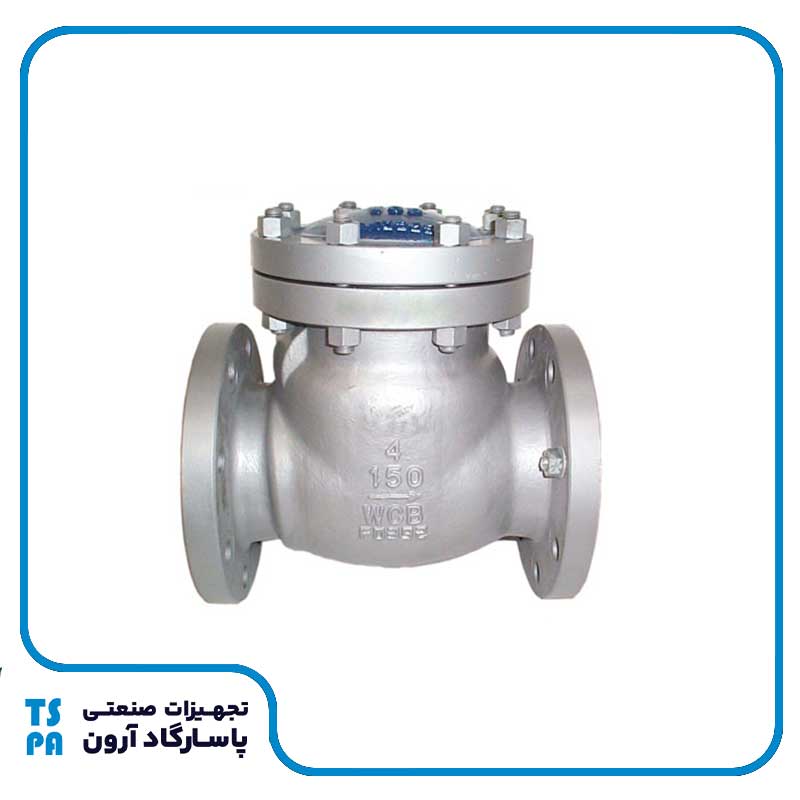

شیر یکطرفه دریچه ای فولادی کلاس ۳۰۰ متریال WCB A216
شیر یکطرفه دریچهای فولادی کلاس ۳۰۰ با بدنه WCB A216، یک انتخاب مقرونبهصرفه و مقاوم برای خطوط لوله صنعتی با سیالات غیرخورنده مانند آب، نفت، گاز و بخار است. این شیر با مکانیزم دریچهای (Swing)، از برگشت جریان جلوگیری میکند و از تجهیزات پاییندست مانند پمپها محافظت مینماید. در این مقاله از پاسارگاد آرون، مشخصات فنی، متریال و کاربردهای این محصول را بررسی میکنیم.
🔍 شیر یکطرفه دریچهای فولادی WCB چیست؟
شیر یکطرفه یا چک ولو (Check Valve) یک شیر خودکار است که تنها در یک جهت اجازه عبور سیال را میدهد و از برگشت جریان جلوگیری میکند. این شیر بدون نیاز به اپراتور یا منبع انرژی خارجی، با نیروی جریان سیال باز میشود و با قطع جریان، بهصورت خودکار بسته میشود .
متریال WCB A216: ASTM A216 WCB یک فولاد ریختهگری کربنی است که استحکام و چقرمگی بالایی در دمای محیط تا ۴۲۵ درجه سانتیگراد دارد. این متریال مقرونبهصرفهتر از استیل است و برای سیالات غیرخورنده مانند آب، نفت، گاز و بخار ایدهآل محسوب میشود .
📊 مشخصات فنی شیر یکطرفه دریچهای کلاس ۳۰۰ WCB
| ویژگی | مشخصات |
|---|---|
| نوع (Type) | Swing Check Valve (دریچهای/نوسانی) |
| کلاس فشاری (Rating) | ASME Class 300 |
| جنس بدنه (Body) | ASTM A216 WCB (فولاد ریختهگری کربنی) |
| جنس دیسک (Disc) | ASTM A216 WCB + 13% Cr |
| جنس نشیمنگاه (Seat) | ASTM A105 + Hard-Faced (Stellite #6) |
| جنس لولا (Hinge) | ASTM A216 WCB |
| جنس پین لولا (Hinge Pin) | فولاد 13% کروم |
| جنس واشر (Gasket) | گرافیت + SS304 |
| جنس پیچ و مهره (Stud/Nut) | ASTM A193 Gr. B7 / A194 Gr. 2H |
| نوع اتصال (Connection) | فلنجی (RF/RTJ) طبق ASME B16.5 |
| استاندارد طراحی (Design) | API 594 / BS 1868 / ASME B16.34 |
| استاندارد تست (Testing) | API 598 |
| دما کاری (Temperature) | -۲۹ تا +۴۲۵ درجه سانتیگراد |
| حداکثر فشار کاری | ~۵۱ بار (Class 300) |
| سایز (Size) | ۱/۲ تا ۱۲ اینچ (NPS ½ – NPS 12) |
🏗️ اجزای تشکیلدهنده (متریال WCB)
| جزء | جنس | عملکرد |
|---|---|---|
| بدنه (Body) | ASTM A216 WCB | محفظه اصلی شیر |
| دیسک (Disc) | WCB + 13% Cr | قطع و وصل جریان |
| نشیمنگاه (Seat) | A105 + Stellite #6 | آببندی بین دیسک و بدنه |
| لولا (Hinge) | ASTM A216 WCB | محور چرخش دیسک |
| پین لولا (Hinge Pin) | فولاد 13% کروم | اتصال لولا به بدنه |
| درپوش (Cover) | ASTM A216 WCB | بستن محفظه |
| واشر (Gasket) | گرافیت + SS304 | آببندی درپوش |
| پیچ و مهره | A193 B7 / A194 2H | اتصال درپوش به بدنه |
✅ مزایای شیر یکطرفه دریچهای کلاس ۳۰۰ WCB
۱. اقتصادی و مقرونبهصرفه: WCB ارزانتر از استیل ۳۱۶ است و برای سیالات غیرخورنده گزینهای بسیار اقتصادی محسوب میشود .
۲. استحکام و دوام بالا: فولاد ریختهگری WCB مقاومت عالی در برابر فشار، دمای بالا و ضربههای ناگهانی دارد و طول عمر مفید بالایی را تضمین میکند .
۳. افت فشار بسیار کم: طراحی دریچهای (Swing) با مسیر جریان مستقیم، افت فشار را به حداقل میرساند و برای دبیهای بالا مناسب است .
۴. آببندی مطمئن: نشیمنگاه Stellite آببندی فلز به فلز (Metal-to-Metal) را فراهم میکند که برای دماهای بالا و بخار مناسب است .
۵. عملکرد خودکار: بدون نیاز به اپراتور یا منبع انرژی خارجی، با نیروی جریان سیال کار میکند .
۶. نصب آسان: اتصال فلنجی نصب و بازکردن سریع را فراهم میکند و آببندی قوی را در فشارهای بالا تضمین مینماید .
⚠️ محدودیتهای شیر یکطرفه WCB
-
مناسب سیالات خورنده نیست: WCB برای آب شور، کلریدها و مواد شیمیایی خورنده مناسب نیست و باید از استیل ۳۱۶ (CF8M) استفاده کرد .
-
مناسب جریانهای پالسی نیست: در جریانهای پالسی شدید، دیسک ممکن است ضربه ببیند و خراب شود .
-
خطر ضربه قوچ (Water Hammer): بسته شدن آهسته دیسک در سایزهای بزرگ میتواند به ضربه قوچ منجر شود .
-
کلاس ۳۰۰ محدودیت فشار: برای فشارهای بالاتر، باید از کلاسهای ۶۰۰، ۹۰۰ یا ۱۵۰۰ استفاده کرد.
🎯 کاربردهای شیر یکطرفه دریچهای کلاس ۳۰۰ WCB
| کاربرد | توضیح |
|---|---|
| صنایع نفت و گاز | خطوط لوله انتقال نفت و گاز |
| پالایشگاهها | خطوط لوله با سیالات غیرخورنده |
| نیروگاهها | سیستمهای بخار، تغذیه آب بویلر و کندانسور |
| سیستمهای آب و فاضلاب | خروجی پمپهای بزرگ و خطوط انتقال اصلی |
| صنایع سنگین | سیستمهای هیدرولیک و پنوماتیک |
| خطوط پمپاژ | جلوگیری از برگشت جریان به پمپ |
| سیستمهای تهویه مطبوع | آب سرد و گرم |
💡 نکات مهم در انتخاب شیر یکطرفه کلاس ۳۰۰ WCB
۱. جنس بدنه را بررسی کنید: WCB برای سیالات غیرخورنده (آب، نفت، گاز، بخار) مناسب است. برای سیالات خورنده، CF8M (استیل ۳۱۶) انتخاب کنید .
۲. نوع نشیمنگاه را بررسی کنید: نشیمنگاه فلزی (Stellite) برای دماهای بالا و بخار مناسب است. نشیمنگاه لاستیکی برای آب و روغن آببندی بهتری دارد.
۳. نوع اتصال را بررسی کنید: اتصال فلنجی (RF/RTJ) برای فشارهای بالاتر و اتصالات محکمتر مناسبتر است .
۴. جهت نصب را رعایت کنید: شیر یک طرفه یکجهته است و باید در جهت فلش روی بدنه نصب شود. نصب معکوس باعث خرابی میشود .
۵. کلاس فشاری را بررسی کنید: کلاس ۳۰۰ برای فشارهای متوسط تا بالا (تا حدود ۵۱ بار) مناسب است. برای فشارهای بالاتر، از کلاس ۶۰۰ یا بالاتر استفاده کنید .
۶. سایز مناسب را انتخاب کنید: این شیر در سایزهای ۱/۲ تا ۱۲ اینچ تولید میشود. سایز مناسب را بر اساس دبی و فشار سیستم انتخاب کنید .
۷. برند معتبر را انتخاب کنید: برندهای معتبر مانند Kitz، L&T، Sharpe و Velan کیفیت و دوام بالاتری دارند .
📋 جدول خلاصه مشخصات
| ویژگی | مقدار |
|---|---|
| نوع | Swing Check Valve (دریچهای) |
| کلاس | ASME 300 |
| جنس بدنه | ASTM A216 WCB |
| جنس دیسک | WCB + 13% Cr |
| نشیمنگاه | A105 + Stellite #6 |
| اتصال | فلنجی (RF/RTJ) |
| دما کاری | -۲۹ تا +۴۲۵°C |
| حداکثر فشار | ~۵۱ بار |
| سایز | ۱/۲ تا ۱۲ اینچ |
| استاندارد طراحی | API 594 / BS 1868 |
| استاندارد تست | API 598 |
🏭 چرا خرید شیر یکطرفه از پاسارگاد آرون؟
پاسارگاد آرون با سالها تجربه در زمینه تأمین شیرآلات صنعتی، آماده ارائه مشاوره تخصصی و تأمین شیر یکطرفه دریچهای است:
-
✅ تنوع کامل — کلاسهای ۱۵۰ تا ۲۵۰۰، سایزهای ۱/۲ تا ۲۴ اینچ
-
✅ برندهای معتبر — Kitz، L&T، Sharpe، Velan
-
✅ مشاوره تخصصی رایگان — انتخاب شیر بر اساس نیاز پروژه
-
✅ ارسال به سراسر کشور — تحویل سریع و مطمئن
-
✅ تأمین لوازم جانبی — فلنج، واشر، پیچ و مهره
🏁 جمعبندی
شیر یکطرفه دریچهای فولادی کلاس ۳۰۰ متریال WCB A216 یک تجهیز اقتصادی و مقاوم برای خطوط لوله صنعتی با سیالات غیرخورنده است. این شیر با بدنه WCB، دیسک WCB + 13% Cr و نشیمنگاه Stellite، دوام و آببندی مطمئن را فراهم میکند. سایزهای ۱/۲ تا ۱۲ اینچ آن را برای خطوط لوله با قطرهای مختلف مناسب کرده است. اگرچه WCB برای سیالات خورنده مناسب نیست، اما برای آب، نفت، گاز و بخار در دمای تا ۴۲۵ درجه، یک انتخاب هوشمندانه و مقرونبهصرفه محسوب میشود.
پاسارگاد آرون بهعنوان مرجع تخصصی شیرآلات صنعتی، آماده کمک به شما در تأمین شیر یکطرفه دریچهای WCB و مشاوره تخصصی است.
