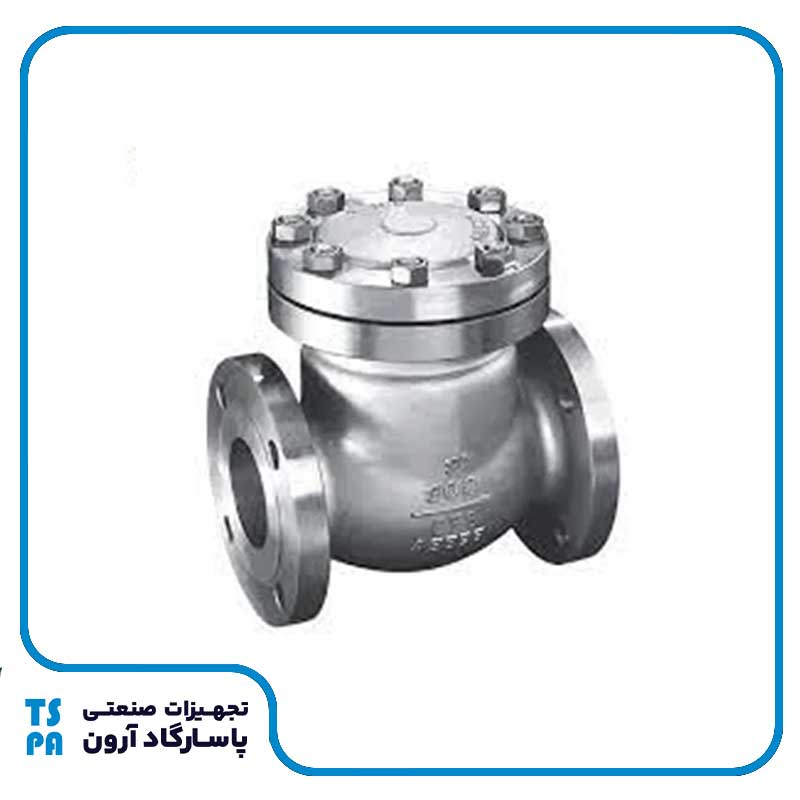

شیر یکطرفه دریچهای کلاس ۳۰۰ استنلس استیل (۱/۲ تا ۱۰ اینچ)
شیر یکطرفه دریچهای (Swing Check Valve) کلاس ۳۰۰ استنلس استیل یکی از تجهیزات کلیدی در خطوط لوله صنایع نفت، گاز، پتروشیمی، شیمیایی و آبشیرینکن است که وظیفه جلوگیری از برگشت جریان سیال را بر عهده دارد. این شیر با بدنه استیل ۳۱۶ (CF8M) و کلاس فشاری ۳۰۰، در برابر سیالات خورنده و فشارهای متوسط تا بالا مقاومت بالایی دارد و از آسیب به پمپها و تجهیزات پاییندست جلوگیری میکند. در این مقاله از پاسارگاد آرون، مشخصات فنی، کاربردها و نکات مهم در انتخاب این محصول را بررسی میکنیم.
🔍 شیر یکطرفه دریچهای چیست؟
شیر یکطرفه یا چک ولو (Check Valve) یک شیر خودکار است که تنها در یک جهت اجازه عبور سیال را میدهد و از برگشت جریان جلوگیری میکند. این شیر بدون نیاز به اپراتور یا منبع انرژی خارجی، با نیروی جریان سیال باز میشود و با قطع جریان، بهصورت خودکار بسته میشود .
مکانیزم دریچهای (Swing): در این نوع شیر، یک دیسک (Disc) بهصورت لولایی به بدنه متصل است. با ورود سیال، دیسک باز میشود و با قطع جریان، نیروی وزن و فشار برگشتی، دیسک را بسته میکند. این طراحی افت فشار بسیار کمی ایجاد میکند و برای دبیهای بالا مناسب است .
📊 مشخصات فنی شیر یکطرفه دریچهای کلاس ۳۰۰ استنلس استیل
| ویژگی | مشخصات |
|---|---|
| نوع (Type) | Swing Check Valve (دریچهای/نوسانی) |
| کلاس فشاری (Rating) | ASME Class 300 |
| جنس بدنه (Body) | CF8M (استیل ۳۱۶) |
| جنس دیسک (Disc) | CF8M / SS316 |
| جنس نشیمنگاه (Seat) | فلزی (Stellite / 13% Cr) |
| نوع اتصال (Connection) | فلنجی (RF/RTJ) طبق ASME B16.5 |
| استاندارد طراحی (Design) | API 594 / BS 1868 |
| استاندارد تست (Testing) | API 598 |
| استاندارد فاصله فلنج | ASME B16.10 |
| دما کاری (Temperature) | -۲۹ تا +۴۲۵ درجه سانتیگراد |
| حداکثر فشار کاری | ~۵۱ بار (Class 300) |
| سیال کاری (Medium) | آب، نفت، گاز، بخار، سیالات خورنده |
| سایز (Size) | ۱/۲ تا ۱۰ اینچ (NPS ½ – NPS 10) |
🏗️ اجزای تشکیلدهنده شیر یکطرفه دریچهای کلاس ۳۰۰
| جزء | جنس | عملکرد |
|---|---|---|
| بدنه (Body) | CF8M (SS316) | محفظه اصلی شیر |
| دیسک (Disc) | CF8M / SS316 | قطع و وصل جریان |
| نشیمنگاه (Seat) | Stellite / 13% Cr | آببندی بین دیسک و بدنه |
| لولا (Hinge) | SS316 | محور چرخش دیسک |
| پین لولا (Hinge Pin) | SS316 | اتصال لولا به بدنه |
| درپوش (Cover) | CF8M | بستن محفظه |
| واشر (Gasket) | Graphite / SS304 | آببندی درپوش |
✅ مزایای شیر یکطرفه دریچهای کلاس ۳۰۰ استنلس استیل
۱. مقاومت بالا در برابر خوردگی: استیل ۳۱۶ (CF8M) با مولیبدن، در برابر آب شور، کلریدها و مواد شیمیایی خورنده مقاومت بسیار بالایی دارد. این ویژگی آن را برای صنایع دریایی، پتروشیمی و شیمیایی ایدهآل میکند .
۲. افت فشار بسیار کم: طراحی دریچهای (Swing) با مسیر جریان مستقیم، افت فشار را به حداقل میرساند و برای دبیهای بالا مناسب است .
۳. تحمل فشار متوسط تا بالا: کلاس ۳۰۰ برای فشارهای کاری متوسط تا بالا (تا حدود ۵۱ بار) طراحی شده و در خطوط لوله صنعتی کاربرد دارد .
۴. عملکرد خودکار: بدون نیاز به اپراتور یا منبع انرژی خارجی، با نیروی جریان سیال کار میکند .
۵. آببندی مطمئن: نشیمنگاه فلزی (Stellite) آببندی فلز به فلز (Metal-to-Metal) را فراهم میکند که برای دماهای بالا و بخار مناسب است .
۶. دوام بالا: بدنه استیل ۳۱۶ در محیطهای خورنده عمر مفید بسیار بالاتری نسبت به استیل ۳۰۴ دارد .
۷. تنوع سایز: این شیر در سایزهای ۱/۲ تا ۱۰ اینچ تولید میشود و برای خطوط لوله با قطرهای مختلف مناسب است .
⚠️ محدودیتهای شیر یکطرفه دریچهای کلاس ۳۰۰
-
مناسب جریانهای پالسی نیست: در جریانهای پالسی شدید، دیسک ممکن است ضربه ببیند و خراب شود .
-
خطر ضربه قوچ (Water Hammer): بسته شدن آهسته دیسک در سایزهای بزرگ میتواند به ضربه قوچ منجر شود .
-
نیاز به فضای نصب: نسبت به شیرهای سوپاپی، فضای بیشتری برای نصب نیاز دارد .
-
کلاس ۳۰۰ محدودیت فشار: برای فشارهای بالاتر، باید از کلاسهای ۶۰۰، ۹۰۰ یا ۱۵۰۰ استفاده کرد .
🎯 کاربردهای شیر یکطرفه دریچهای کلاس ۳۰۰ استنلس استیل
| کاربرد | توضیح |
|---|---|
| صنایع نفت و گاز | خطوط لوله انتقال نفت و گاز |
| پتروشیمی و شیمیایی | سیالات خورنده و گازهای شیمیایی |
| آبشیرینکن | آب شور و کلریددار |
| صنایع دریایی | آب دریا و محیطهای ساحلی |
| نیروگاهها | سیستمهای بخار و آب پرفشار |
| خطوط پمپاژ | جلوگیری از برگشت جریان به پمپ |
| سیستمهای تهویه مطبوع | آب سرد و گرم |
💡 نکات مهم در انتخاب شیر یکطرفه دریچهای کلاس ۳۰۰ استنلس استیل
۱. جنس بدنه را بررسی کنید: CF8M (استیل ۳۱۶) برای سیالات خورنده و آب شور مناسب است. برای آب شهری و بخار، CF8 (استیل ۳۰۴) کافی است .
۲. نوع نشیمنگاه را بررسی کنید: نشیمنگاه فلزی (Stellite) برای دماهای بالا و بخار مناسب است. نشیمنگاه لاستیکی برای آب و روغن آببندی بهتری دارد .
۳. نوع اتصال را بررسی کنید: اتصال فلنجی (RF/RTJ) برای فشارهای بالاتر و اتصالات محکمتر مناسبتر است .
۴. جهت نصب را رعایت کنید: شیر یک طرفه یکجهته است و باید در جهت فلش روی بدنه نصب شود. نصب معکوس باعث خرابی میشود .
۵. کلاس فشاری را بررسی کنید: کلاس ۳۰۰ برای فشارهای متوسط تا بالا مناسب است. برای فشارهای بالاتر، از کلاس ۶۰۰ یا بالاتر استفاده کنید .
۶. برند معتبر را انتخاب کنید: برندهای معتبر مانند Valvo Italy، KSB، Velan و Walworth کیفیت و دوام بالاتری دارند .
📋 جدول خلاصه مشخصات چک ولو دریچهای کلاس ۳۰۰ استنلس استیل
| ویژگی | مقدار |
|---|---|
| نوع | Swing Check Valve (دریچهای) |
| کلاس | ASME 300 |
| جنس بدنه | CF8M (SS316) |
| جنس دیسک | CF8M / SS316 |
| نشیمنگاه | فلزی (Stellite) |
| اتصال | فلنجی (RF/RTJ) |
| دما کاری | -۲۹ تا +۴۲۵°C |
| حداکثر فشار | ~۵۱ بار |
| سایز | ۱/۲ تا ۱۰ اینچ |
| استاندارد طراحی | API 594 / BS 1868 |
| استاندارد تست | API 598 |
🏭 چرا خرید شیر یکطرفه از پاسارگاد آرون؟
پاسارگاد آرون با سالها تجربه در زمینه تأمین شیرآلات صنعتی، آماده ارائه مشاوره تخصصی و تأمین شیر یکطرفه دریچهای است:
-
✅ تنوع کامل — کلاسهای ۱۵۰ تا ۲۵۰۰، سایزهای ۱/۲ تا ۲۴ اینچ
-
✅ برندهای معتبر — Valvo Italy، KSB، Velan، Walworth
-
✅ مشاوره تخصصی رایگان — انتخاب شیر بر اساس نیاز پروژه
-
✅ ارسال به سراسر کشور — تحویل سریع و مطمئن
-
✅ تأمین لوازم جانبی — فلنج، واشر، پیچ و مهره
🏁 جمعبندی
شیر یکطرفه دریچهای کلاس ۳۰۰ استنلس استیل یک تجهیز حیاتی برای خطوط لوله صنایع نفت، گاز، پتروشیمی و آبشیرینکن است که با بدنه CF8M (استیل ۳۱۶)، دیسک SS316 و نشیمنگاه فلزی، دوام و آببندی مطمئن را فراهم میکند. این شیر در محیطهای خورنده و آب شور عملکرد بسیار بهتری نسبت به استیل ۳۰۴ دارد و افت فشار کم آن، آن را برای دبیهای بالا مناسب میکند .
پاسارگاد آرون بهعنوان مرجع تخصصی شیرآلات صنعتی، آماده کمک به شما در تأمین شیر یکطرفه دریچهای و مشاوره تخصصی است.
