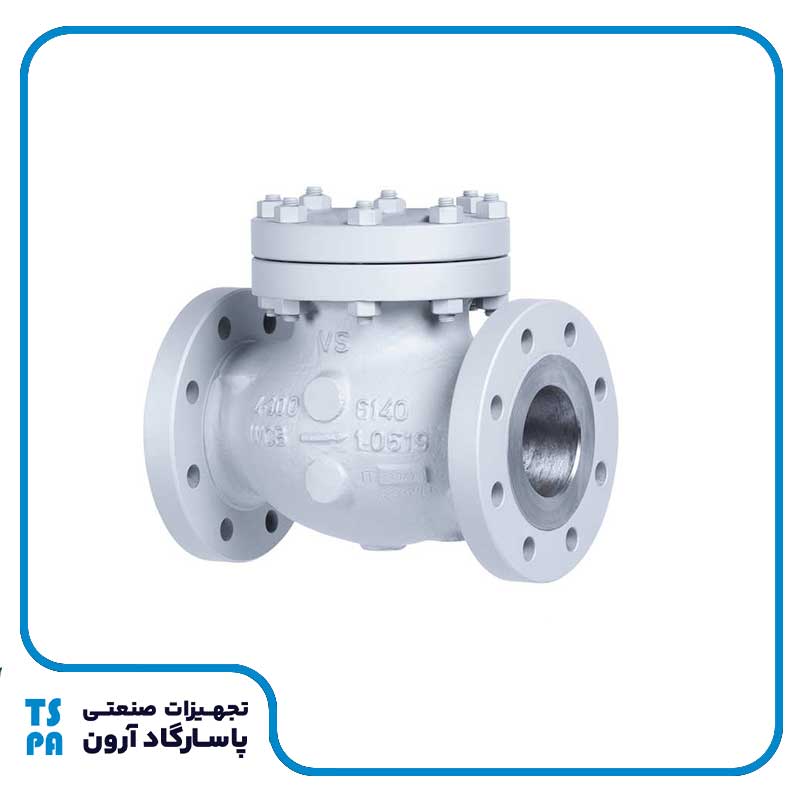

شیر یکطرفه پیستونی مستقیم (ASME) | Valvosider ایتالیا
شیر یکطرفه پیستونی مستقیم Valvosider بهطور اختصاصی برای جلوگیری از برگشت جریان در سیستمهای جریان افقی طراحی شده است. این شیرها بر اساس استانداردهای BS 1873 و ASME B16.34 ساخته شدهاند و دارای دیسک پیستونی فنردار هستند که بهصورت محوری هدایت میشود تا حرکت دقیق و آببندی مطمئن را فراهم کند. این شیرها برای پالایشگاههای نفت، کارخانههای شیمیایی و خطوط لوله با کارایی بالا ایدهآل هستند و برای کاربردهایی که نیاز به آببندی کامل، نگهداری کم و نصب فشرده دارند، مناسب میباشند.
این شیرها در سایزهای ۲ تا ۱۶ اینچ و کلاسهای فشاری تا ASME 1500 موجود هستند و دارای بدنه با درپوش پیچی برای تعمیر و بازرسی آسان میباشند.
🔑 ویژگیهای کلیدی شیر یکطرفه پیستونی مستقیم (ASME) | Valvosider ایتالیا
-
طراحی بدنه مستقیم و فشرده — کاهش فضای اشغالی
-
دیسک پیستونی فنردار — پاسخ سریع به برگشت جریان
-
درپوش پیچی — تعمیر و نگهداری آسان
-
نشیمنگاه یکپارچه یا قابل تعویض — با گزینههای روکش سخت
-
سازگار با نصب افقی و عمودی (در صورت درخواست)
-
گزینههای اختیاری: دیسک با نشیمنگاه نرم (PTFE)، بایپس، درپوش تخلیه، اتصالات RTJ / BW
-
انطباق کامل با API 598 و EN 12266
🎯 کاربردهای پیشنهادی
-
پالایشگاههای نفت
-
خطوط لوله گاز و نفت
-
خطوط بخار و بازگشت میعانات
-
سیستمهای فرآیندی فشار بالا و دمای بالا
-
سیستمهای افقی که نیاز به قطع خودکار بدون نیاز به اپراتور دارند
📜 گواهینامهها و استانداردهای صنعتی
| مورد | استاندارد |
|---|---|
| طراحی | BS 1873 / ASME B16.34 |
| فاصله فلنج تا فلنج | ASME B16.10 |
| اتصالات فلنجی | ASME B16.5 |
| اتصالات جوشی | ASME B16.25 |
| تست | API 598 / EN 12266 |
| علامتگذاری | MSS-SP 25 |
| گواهینامه | PED 2014/68/EU – EN 10204: 3.1 / 3.2 |
📊 جدول خلاصه مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| استاندارد طراحی | BS 1873 / ASME B16.34 |
| کلاس فشاری | ASME 150 – 1500 |
| محدوده سایز | ۲ تا ۱۶ اینچ |
| ساختار | بدنه مستقیم، درپوش پیچی |
| مکانیزم دیسک | پیستونی فنردار |
| طراحی نشیمنگاه | یکپارچه یا قابل تعویض |
| اتصالات انتهایی | RF, RTJ, BW |
| جهت نصب | افقی / عمودی |
| ویژگیهای اختیاری | درپوش تخلیه، بایپس، دیسک با نشیمنگاه نرم |
| گواهینامهها | CE PED, EN 10204 3.1 / 3.2 |
📋 جدول ترکیبات موجود
| کلاس | محدوده سایز | شماره FIG. |
|---|---|---|
| 150 | ۲ تا ۱۶ اینچ | 460PC |
| 300 | ۲ تا ۱۶ اینچ | 461PC |
| 600 | ۲ تا ۱۲ اینچ | 462PC |
| 900 | ۲ تا ۱۲ اینچ | 463PC |
| 1500 | ۲ تا ۱۲ اینچ | 464PC |
🔩 متریالهای موجود
| قطعه | گزینههای متریال |
|---|---|
| بدنه / درپوش | WCB, LCB, WC6, C5, C12, CF8, CF8C, CF8M, CF3M, NAB, C95800 (سایر موارد در صورت درخواست) |
| سطح رینگ نشیمنگاه | F6A, F304, F316, F321, F316L (Stellite / Monel / Hastelloy در صورت درخواست) |
| سطح نشیمنگاه دیسک | F6A, F304, F316, F321, F316L (همان گزینههای روکش) |
| فنر | F316 |
| واشر | SS Spiral Wound Graphite Reinforced / RTJ / PTFE (در صورت درخواست) |
| پیچ و مهره | B7 / 2H, L7 / G7, B16 / G7, B8 / G8 |
🔬 بینش فنی: شیر یکطرفه پیستونی مستقیم
شیر یکطرفه پیستونی مستقیم چیست؟
شیر یکطرفه پیستونی از یک دیسک پیستونی استوانهای فنردار استفاده میکند تا جریان را در یک جهت عبور دهد و از برگشت جریان جلوگیری کند. برخلاف انواع نوسانی (Swing) یا بالابر (Lift)، حرکت محوری هدایتشده پیستون، بسته شدن مطمئنتری در کاربردهای جریان افقی فشار بالا فراهم میکند.
بدنه مستقیم فضای نصب کوچکتری اشغال میکند و بهویژه زمانی که چیدمان لولهکشی محدود است یا شیر فشرده ترجیح داده میشود، بسیار کاربردی است.
مکانیزم پیستون چگونه کار میکند؟
فنر در زمانی که جریان رو به جلو وجود ندارد، پیستون را روی نشیمنگاه فشار میدهد. با ورود سیال از سمت ورودی، فشار، پیستون را بالا میبرد. بهمحض توقف یا معکوس شدن جریان، فنر بهسرعت پیستون را به موقعیت نشیمن بازمیگرداند و از جریان معکوس جلوگیری میکند. پیستونهای با نشیمنگاه نرم (اختیاری) آببندی حتی محکمتر و کاهش صدا را تضمین میکنند.
مزایای عملیاتی
-
قطع فنری — جلوگیری سریع از برگشت جریان
-
طراحی بدنه فشرده — مناسب فضاهای محدود
-
آببندی دقیق — با گزینههای نشیمنگاه سخت یا نرم
-
سازگاری گسترده — با سیالات خورنده و دمای فرآیندی بالا
-
نگهداری کمتر — بهدلیل مکانیزم داخلی ساده و مقاوم
طراحیهای موجود
شیرهای یکطرفه پیستونی مستقیم Valvosider با گزینههای زیر عرضه میشوند:
-
سایز: ۲ تا ۱۶ اینچ
-
کلاس فشاری: ASME 150 – 1500
-
اتصالات انتهایی: فلنجی (RF/RTJ)، جوشی (BW)
-
گزینهها:
-
دیسک با نشیمنگاه نرم یا PTFE
-
بایپس و درپوش تخلیه
-
رینگ نشیمنگاه قابل تعویض
-
اتصالات DIN در صورت درخواست
-
🏭 چرا Valvosider؟
بیش از ۷۰ سال است که Valvosider صنایع سختگیرترین را با شیرهای صنعتی مهندسیشده برای دوام و کاملاً ساخت داخلی پشتیبانی میکند. اگر به دنبال یک شریک قابل اعتماد، فنی و پاسخگو هستید، آماده اثبات آن هستیم.
