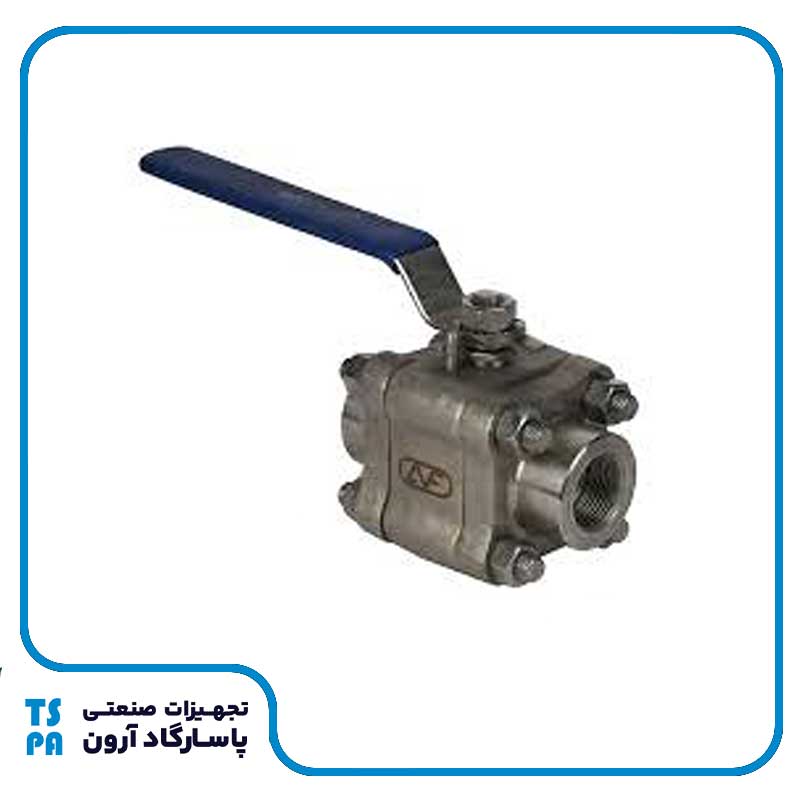

شیر گازی جوشی “بال ولو” استنلس استیل کلاس 800
شیر گازی جوشی (بال ولو) استنلس استیل کلاس ۸۰۰ یک شیر قطع و وصل یکچهارم گردان است که برای خطوط لوله فشار قوی گاز و سیالات صنعتی طراحی شده است. این شیر با بدنه استیل ۳۱۶ (CF8M/F316) و اتصال جوشی (Socket Weld)، در صنایع نفت، گاز، پتروشیمی و شیمیایی کاربرد گستردهای دارد و از نشت و برگشت جریان جلوگیری میکند. در این مقاله از پاسارگاد آرون، مشخصات فنی، کاربردها و نکات مهم در انتخاب این محصول را بررسی میکنیم.
🔍 شیر گازی جوشی (بال ولو) چیست؟
شیر گازی یا بال ولو (Ball Valve) یک شیر ربعگرد است که با چرخش ۹۰ درجهای اهرم، مسیر عبور سیال را باز یا بسته میکند. در این شیر، یک توپی سوراخدار (Ball) داخل بدنه قرار دارد که با چرخش، مسیر جریان را کاملاً باز یا کاملاً بسته میکند .
اتصال جوشی (Socket Weld): در این نوع اتصال، لوله در سوکت (Socket) شیر قرار میگیرد و با جوش گوشهای آببندی میشود. این نوع اتصال برای فشارهای بالا و دماهای بالا مناسب است و نشتی ندارد .
📊 مشخصات فنی شیر گازی جوشی کلاس ۸۰۰ استنلس استیل
| ویژگی | مشخصات |
|---|---|
| نوع (Type) | Ball Valve (شیر توپی) |
| کلاس فشاری (Rating) | ASME Class 800 |
| جنس بدنه (Body) | استیل ۳۱۶ (CF8M یا F316/F316L) |
| جنس توپی (Ball) | استیل ۳۱۶ (SS316/SS316L) |
| جنس سیت (Seat) | RPTFE یا TFM یا Graphite |
| جنس استم (Stem) | استیل ۳۱۶ (AISI 316) |
| نوع اتصال (Connection) | جوشی (Socket Weld / SW) |
| استاندارد طراحی (Design) | API 608 / ISO 17292 / ASME B16.34 |
| استاندارد تست (Testing) | API 598 |
| دما کاری (Temperature) | -۲۹ تا +۱۸۰ درجه سانتیگراد (بسته به سیت) |
| حداکثر فشار کاری (Max Pressure) | ~۱۳۸ بار (Class 800) |
| سیال کاری (Medium) | گاز، نفت، آب، سیالات شیمیایی |
| سایز (Size) | ۱/۴ تا ۲ اینچ (طبق استاندارد ISO 17292) |
🏗️ اجزای تشکیلدهنده شیر گازی جوشی (بال ولو) کلاس 800
| جزء | جنس | عملکرد |
|---|---|---|
| بدنه (Body) | CF8M / F316 | محفظه اصلی شیر |
| توپی (Ball) | SS316 / SS316L | قطع و وصل جریان |
| سیت (Seat) | RPTFE / TFM | آببندی بین توپی و بدنه |
| استم (Stem) | AISI 316 | محور چرخش توپی |
| پکینگ (Packing) | Graphite / PTFE | آببندی استم |
| بدنه آببند (Body Seal) | Graphite | آببندی اتصالات بدنه |
✅ مزایای شیر گازی جوشی کلاس ۸۰۰ استنلس استیل
۱. مقاومت بالا در برابر خوردگی: استیل ۳۱۶ (با مولیبدن) در برابر گازهای خورنده، آب شور و مواد شیمیایی مقاومت بسیار بالایی دارد. این ویژگی آن را برای صنایع پتروشیمی و شیمیایی ایدهآل میکند .
۲. تحمل فشار بالا: کلاس ۸۰۰ برای فشارهای کاری بسیار بالا (تا حدود ۱۳۸ بار) طراحی شده و در خطوط لوله فشار قوی گاز کاربرد دارد .
۳. اتصال جوشی بدون نشتی: اتصال جوشی (SW) برای فشارهای بالا و دماهای بالا مناسب است و نشتی ندارد. این اتصال مقاوم در برابر لرزش و ضربه است .
۴. عملکرد سریع: با چرخش ۹۰ درجهای اهرم، شیر سریع باز و بسته میشود. این ویژگی در شرایط اضطراری بسیار حیاتی است .
۵. طراحی Fire Safe: بسیاری از مدلهای این شیر دارای استاندارد Fire Safe (BS 6755-2) هستند و در صورت آتشسوزی، نشت نمیکنند .
۶. طراحی Anti-Static: وجود دستگاه Anti-Static از تخلیه الکتریسیته ساکن جلوگیری میکند و برای محیطهای گازی ضروری است .
⚠️ محدودیتهای شیر گازی جوشی کلاس ۸۰۰
-
نیاز به جوشکاری: اتصال جوشی نیاز به مهارت جوشکار و تجهیزات جوش دارد.
-
عدم قابلیت بازکردن آسان: برخلاف اتصال دندهای، بازکردن شیر جوشی دشوار است.
-
مناسب سیالات خاص: سیت RPTFE برای دمای تا ۱۸۰ درجه مناسب است. برای دمای بالاتر، باید از سیت فلزی (Metal Seat) استفاده کرد.
-
قیمت بالاتر: بهدلیل استیل ۳۱۶ و اتصال جوشی، قیمت آن بالاتر از مدلهای کربن استیل است.
🎯 کاربردهای شیر گازی جوشی کلاس ۸۰۰ استنلس استیل
| کاربرد | توضیح |
|---|---|
| صنایع نفت و گاز | خطوط لوله گاز فشار قوی |
| پتروشیمی و شیمیایی | سیالات خورنده و گازهای شیمیایی |
| نیروگاهها | سیستمهای بخار و آب پرفشار |
| خطوط تزریق | جلوگیری از برگشت جریان به پمپ |
| سیستمهای هیدرولیک | فشارهای بالا |
| خطوط ابزار دقیق | گاز و سیالات صنعتی |
💡 نکات مهم در انتخاب شیر گازی جوشی کلاس ۸۰۰
۱. جنس بدنه را بررسی کنید: استیل ۳۱۶ (CF8M/F316) برای گازهای خورنده و محیطهای شیمیایی مناسب است. برای گاز شهری و سیالات معمولی، استیل ۳۰۴ کافی است .
۲. نوع سیت را بررسی کنید: سیت RPTFE برای گاز و سیالات معمولی تا دمای ۱۸۰ درجه مناسب است. برای دمای بالاتر، سیت فلزی (Metal Seat) انتخاب کنید .
۳. استاندارد Fire Safe را بررسی کنید: برای سیستمهای گازی، حتماً شیر با استاندارد Fire Safe (BS 6755-2) انتخاب کنید .
۴. نوع اتصال را بررسی کنید: اتصال جوشی (SW) برای فشار بالا و دما بالا مناسب است. اتصال دندهای برای نصب آسانتر و بازکردن راحتتر مناسبتر است .
۵. سایز را بررسی کنید: طبق استاندارد ISO 17292، کلاس ۸۰۰ برای اتصال جوشی و دندهای در سایز ۱/۴ تا ۲ اینچ تولید میشود .
۶. برند معتبر را انتخاب کنید: برندهای معتبر مانند OMB، LVF، Chero، Kitz و Sharpe کیفیت و دوام بالاتری دارند .
📋 جدول خلاصه مشخصات شیر گازی جوشی (بال ولو)
| ویژگی | مقدار |
|---|---|
| نوع | Ball Valve (شیر توپی) |
| کلاس | ASME 800 |
| جنس بدنه | CF8M / F316 (استیل ۳۱۶) |
| جنس توپی | SS316 / SS316L |
| سیت | RPTFE / TFM / Graphite |
| استم | AISI 316 |
| اتصال | جوشی (Socket Weld / SW) |
| دما کاری | -۲۹ تا +۱۸۰°C |
| حداکثر فشار | ~۱۳۸ بار |
| استاندارد طراحی | API 608 / ISO 17292 |
| استاندارد تست | API 598 |
🏭 چرا خرید شیر گازی جوشی از پاسارگاد آرون؟
پاسارگاد آرون با سالها تجربه در زمینه تأمین شیرآلات صنعتی، آماده ارائه مشاوره تخصصی و تأمین شیر گازی جوشی است:
-
✅ تنوع کامل — کلاسهای ۸۰۰، ۱۵۰۰ و ۲۵۰۰، سایزهای ۱/۴ تا ۲ اینچ
-
✅ برندهای معتبر — OMB، LVF، Chero، Kitz، Sharpe
-
✅ مشاوره تخصصی رایگان — انتخاب شیر بر اساس نیاز پروژه
-
✅ ارسال به سراسر کشور — تحویل سریع و مطمئن
-
✅ تأمین لوازم جانبی — اتصالات جوشی، واشر، پیچ و مهره
🏁 جمعبندی
شیر گازی جوشی استنلس استیل کلاس ۸۰۰ یک تجهیز حیاتی برای خطوط لوله فشار قوی گاز است که با بدنه استیل ۳۱۶، توپی SS316 و اتصال جوشی، دوام و آببندی مطمئن را فراهم میکند. این شیر در صنایع نفت، گاز، پتروشیمی و شیمیایی کاربرد گستردهای دارد و برای گازهای خورنده و دمای تا ۱۸۰ درجه مناسب است.
پاسارگاد آرون بهعنوان مرجع تخصصی شیرآلات صنعتی، آماده کمک به شما در تأمین شیر گازی جوشی و مشاوره تخصصی است.
