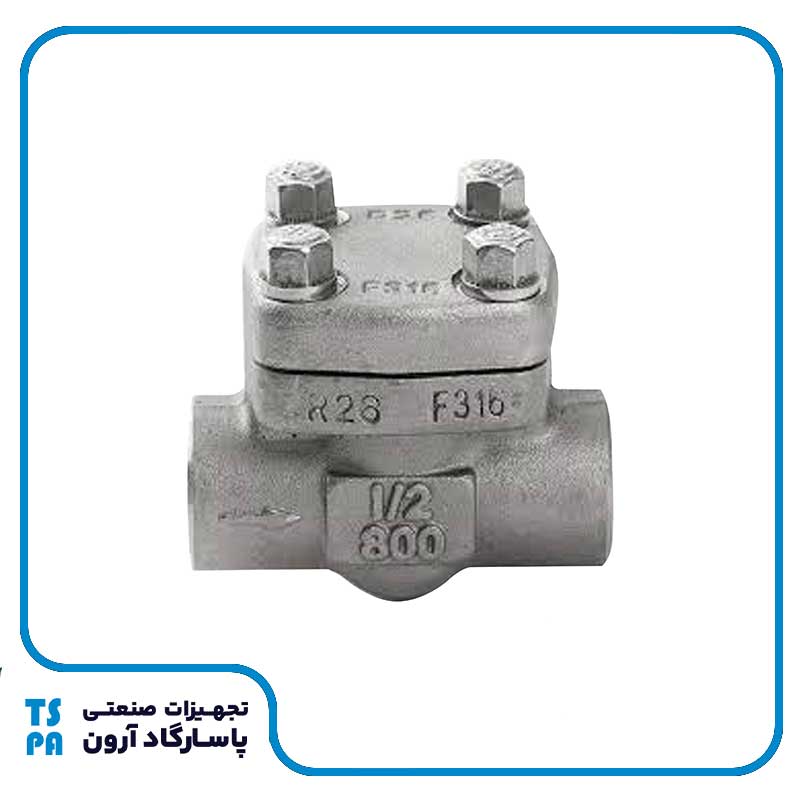

شیر یکطرفه دنده ای استنلس استیل ۱/۲ اینچ کلاس ۸۰۰
شیر یکطرفه دندهای استنلس استیل ۱/۲ اینچ کلاس ۸۰۰ یک شیر خودکار فشرده و فشارقوی است که برای جلوگیری از برگشت جریان سیال در خطوط لوله با اتصال رزوهای طراحی شده است. این شیر با بدنه استیل ۳۱۶ (فورج شده) و کلاس فشاری ۸۰۰، تحمل فشار تا حدود ۱۳۸ بار را دارد و در صنایع نفت، گاز، پتروشیمی، نیروگاهی و بخار کاربرد گستردهای دارد .
🔍 شیر یکطرفه دندهای چیست؟
شیر یکطرفه یا چک ولو (Check Valve) یک شیر خودکار است که تنها در یک جهت اجازه عبور سیال را میدهد و از برگشت جریان جلوگیری میکند. این شیر بدون نیاز به اپراتور یا منبع انرژی خارجی، با نیروی جریان سیال باز میشود و با قطع جریان، بهصورت خودکار بسته میشود .
اتصال دندهای (Threaded): این شیر با رزوه به لوله متصل میشود و نیازی به جوشکاری ندارد. این ویژگی نصب و بازکردن آسان را فراهم میکند و برای سیستمهای فشارقوی که جوشکاری دشوار است، ایدهآل است .
📊 مشخصات فنی شیر یکطرفه ۱/۲ اینچ کلاس ۸۰۰
| ویژگی | مشخصات |
|---|---|
| سایز (Size) | ۱/۲ اینچ (DN15) |
| کلاس فشاری (Rating) | ASME Class 800 |
| جنس بدنه (Body) | استنلس استیل ۳۱۶ / ۳۱۶L (فورج) |
| جنس دیسک (Disc) | F316 + ST6 (Stellite) |
| جنس نشیمنگاه (Seat) | F316 (استیل) |
| جنس فنر (Spring) | SS316 |
| نوع اتصال (Connection) | دندهای NPT یا BSPT |
| استاندارد طراحی (Design) | API 602 |
| استاندارد تست (Testing) | API 598 |
| دما کاری (Temperature) | -۲۹ تا +۴۲۵ درجه سانتیگراد |
| حداکثر فشار کاری (Max Pressure) | حدود ۱۳۸ بار |
🏗️ اجزای تشکیلدهنده شیر یکطرفه دنده ای استنلس استیل
| جزء | جنس | عملکرد |
|---|---|---|
| بدنه (Body) | F316L | محفظه اصلی شیر |
| دیسک (Disc) | F316 + ST6 | قطع و وصل جریان |
| نشیمنگاه (Seat) | F316 | آببندی بین دیسک و بدنه |
| فنر (Spring) | SS316 | بازگشت سریع دیسک |
| لولا (Hinge) | F316 | محور چرخش دیسک |
| گسکت (Gasket) | SS316 + Graphite | آببندی اتصالات |
✅ مزایای شیر یکطرفه ۱/۲ اینچ کلاس ۸۰۰
۱. تحمل فشار بسیار بالا: کلاس ۸۰۰ برای فشارهای کاری بسیار بالا (تا حدود ۱۳۸ بار) طراحی شده و در خطوط لوله فشار قوی کاربرد دارد .
۲. مقاومت بالا در برابر خوردگی: استیل ۳۱۶ (با مولیبدن) در برابر آب شور، کلریدها و مواد شیمیایی خورنده مقاومت بسیار بالایی دارد. این ویژگی آن را برای صنایع دریایی، پتروشیمی و شیمیایی ایدهآل میکند .
۳. نصب آسان: اتصال دندهای نیازی به جوشکاری ندارد و نصب و بازکردن سریع را فراهم میکند .
۴. عملکرد خودکار: بدون نیاز به اپراتور یا منبع انرژی خارجی، با نیروی جریان سیال کار میکند .
۵. طراحی فشرده: این شیر با طراحی کامپکت و وزن سبک، در فضاهای محدود بهراحتی نصب میشود .
۶. دوام بالا: بدنه فورج شده (Forged) متراکمتر و مقاومتر از بدنه ریختهگری است و برای فشار بالا عالی است .
⚠️ محدودیتهای شیر یکطرفه ۱/۲ اینچ کلاس ۸۰۰
-
مناسب جریانهای پالسی نیست: در جریانهای پالسی شدید، دیسک ممکن است ضربه ببیند و خراب شود.
-
نیاز به فضای نصب: نسبت به شیرهای سوپاپی، فضای بیشتری برای نصب نیاز دارد.
-
وابستگی به جهت نصب: باید در جهت فلش روی بدنه نصب شود.
-
کلاس ۸۰۰ محدودیت سایز: معمولاً تا سایز ۲ اینچ تولید میشود .
🎯 کاربردهای شیر یکطرفه ۱/۲ اینچ کلاس ۸۰۰
| کاربرد | توضیح |
|---|---|
| صنایع نفت، گاز و پتروشیمی | سیالات فشار قوی |
| خطوط بخار و آب داغ | با نشیمنگاه فلزی |
| سیستمهای هیدرولیک و نیروگاهی | فشارهای بالا |
| پالایشگاه و پتروشیمی | سیالات نفتی و گازی |
| سیستمهای پمپاژ | جلوگیری از برگشت جریان به پمپ |
| خطوط ابزار دقیق و پایپینگ صنعتی | فشار بالا |
💡 نکات مهم در انتخاب شیر یکطرفه ۱/۲ اینچ کلاس ۸۰۰
۱. جنس بدنه را بررسی کنید: استیل ۳۱۶ (CF8M/F316) برای سیالات خورنده و آب شور مناسب است. برای آب شهری و بخار، استیل ۳۰۴ کافی است.
۲. نوع نشیمنگاه را بررسی کنید: نشیمنگاه فلزی (Stellite) برای دماهای بالا و بخار مناسب است. نشیمنگاه لاستیکی برای آب و روغن آببندی بهتری دارد.
۳. نوع اتصال را بررسی کنید: شیر دندهای NPT یا BSPT بر اساس نوع رزوه لوله انتخاب کنید .
۴. جهت نصب را رعایت کنید: شیر یک طرفه یکجهته است و باید در جهت فلش روی بدنه نصب شود. نصب معکوس باعث خرابی میشود .
۵. کلاس فشاری را بررسی کنید: کلاس ۸۰۰ برای فشارهای بالا مناسب است. برای فشارهای پایینتر، از کلاس ۱۵۰ یا ۳۰۰ استفاده کنید .
۶. برند معتبر را انتخاب کنید: برندهای معتبر مانند OMB، LVF، Bonney Forge و KSB کیفیت و دوام بالاتری دارند .
📋 جدول خلاصه مشخصات
| ویژگی | مقدار |
|---|---|
| سایز | ۱/۲ اینچ (DN15) |
| کلاس | ASME 800 |
| جنس بدنه | F316 / F316L (استیل ۳۱۶ فورج) |
| جنس دیسک | F316 + ST6 |
| نشیمنگاه | F316 (فلزی) |
| فنر | SS316 |
| اتصال | دندهای NPT / BSPT |
| دما کاری | -۲۹ تا +۴۲۵°C |
| حداکثر فشار | ~۱۳۸ بار |
| استاندارد طراحی | API 602 |
🏭 چرا خرید شیر یکطرفه از پاسارگاد آرون؟
پاسارگاد آرون با سالها تجربه در زمینه تأمین شیرآلات صنعتی، آماده ارائه مشاوره تخصصی و تأمین شیر یکطرفه دندهای است:
-
✅ تنوع کامل — کلاسهای ۸۰۰، ۱۵۰۰ و ۲۵۰۰، سایزهای ۱/۲ تا ۲ اینچ
-
✅ برندهای معتبر — OMB، LVF، Bonney Forge، KSB
-
✅ مشاوره تخصصی رایگان — انتخاب شیر بر اساس نیاز پروژه
-
✅ ارسال به سراسر کشور — تحویل سریع و مطمئن
-
✅ تأمین لوازم جانبی — اتصالات دندهای، واشر، پیچ و مهره
🏁 جمعبندی
شیر یکطرفه دندهای استنلس استیل ۱/۲ اینچ کلاس ۸۰۰ یک تجهیز حیاتی برای خطوط لوله فشار قوی است که با بدنه فورج استیل ۳۱۶، دیسک F316 + ST6 و نشیمنگاه فلزی، دوام و آببندی مطمئن را فراهم میکند. این شیر در صنایع نفت، گاز، پتروشیمی و نیروگاهی کاربرد گستردهای دارد و برای سیالات خورنده و دمای تا ۴۲۵ درجه مناسب است.
پاسارگاد آرون بهعنوان مرجع تخصصی شیرآلات صنعتی، آماده کمک به شما در تأمین شیر یکطرفه دندهای و مشاوره تخصصی است.
