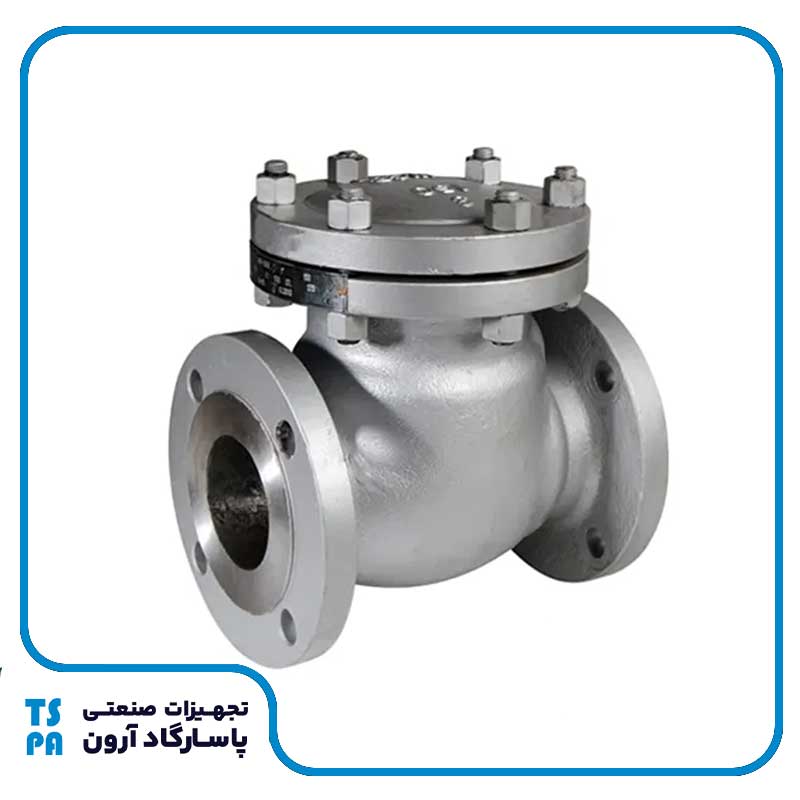

شیر یکطرفه دریچه ای کلاس 150 استنلس استیل
شیر یک طرفه دریچهای (Swing Check Valve) کلاس ۱۵۰ استنلس استیل یکی از پرکاربردترین تجهیزات در خطوط لوله صنایع شیمیایی، آبشیرینکن، آب دریا و سیستمهای تهویه مطبوع است. این شیر با بدنه استیل ۳۱۶ (CF8M) و نشیمنگاه فلزی، در برابر سیالات خورنده و محیطهای مرطوب مقاومت بالایی دارد و از برگشت جریان و آسیب به پمپها جلوگیری میکند. در این مقاله از پاسارگاد آرون، مشخصات فنی، کاربردها و نکات مهم در انتخاب این محصول را بررسی میکنیم.
🔍 شیر یک طرفه دریچهای چیست؟
شیر یک طرفه دریچهای یا نوسانی (Swing Check Valve) یک شیر خودکار است که تنها در یک جهت اجازه عبور سیال را میدهد و از برگشت جریان جلوگیری میکند. در این نوع شیر، دیسک بهصورت لولا به بدنه متصل است و با فشار سیال باز میشود و با قطع جریان، بهصورت خودکار بسته میشود .
مکانیزم عملکرد: دیسک بهصورت عمودی با پین به بدنه لولا میشود. با فشار سیال، دیسک باز میشود و با افت فشار، بسته میشود. این شیر تلاطم بسیار کمی ایجاد میکند و افت فشار آن پایین است .
📊 مشخصات فنی شیر یک طرفه دریچهای کلاس ۱۵۰ استنلس استیل
| ویژگی | مشخصات |
|---|---|
| نوع (Type) | Swing Check Valve (دریچهای/نوسانی) |
| کلاس فشاری (Rating) | ASME Class 150 |
| جنس بدنه (Body) | CF8M (استیل ۳۱۶) |
| جنس دیسک (Disc) | CF8M / SS316 |
| جنس نشیمنگاه (Seat) | Metal Seat (فلزی) یا Soft Seat (EPDM/NBR) |
| جنس فنر (Spring) | SS304 یا SS316 |
| نوع اتصال (Connection) | بین فلنجی (Wafer) یا فلنجی |
| دما کاری (Temperature) | -۲۰ تا +۳۰۰ درجه سانتیگراد (بسته به نشیمنگاه) |
| سیال کاری (Medium) | آب، بخار، روغن، سیالات خورنده |
| استاندارد طراحی | API 594، BS 1868 |
| استاندارد تست | API 598 |
🏗️ اجزای تشکیلدهنده شیر یکطرفه دریچه ای
| جزء | جنس | عملکرد |
|---|---|---|
| بدنه (Body) | CF8M (SS316) | محفظه اصلی شیر |
| دیسک (Disc) | CF8M / SS316 | قطع و وصل جریان |
| نشیمنگاه (Seat) | فلزی (Stellite) یا لاستیکی | آببندی بین دیسک و بدنه |
| فنر (Spring) | SS304 / SS316 | بازگشت سریع دیسک |
| پین لولا (Hinge Pin) | SS316 | محور چرخش دیسک |
| واشر (Gasket) | EPDM / NBR | آببندی اتصالات |
✅ مزایای شیر یک طرفه دریچه ای کلاس ۱۵۰ استنلس استیل
۱. مقاومت بالا در برابر خوردگی: استیل ۳۱۶ با مولیبدن، در برابر آب شور، کلریدها و مواد شیمیایی خورنده مقاومت بسیار بالایی دارد. این ویژگی آن را برای صنایع دریایی، آبشیرینکن و پتروشیمی ایدهآل میکند .
۲. افت فشار کم: طراحی دریچهای (Swing) با مسیر جریان مستقیم، افت فشار را به حداقل میرساند و برای دبیهای بالا مناسب است .
۳. عملکرد خودکار: بدون نیاز به اپراتور یا منبع انرژی خارجی، با نیروی جریان سیال کار میکند .
۴. آببندی مطمئن: نشیمنگاه فلزی (Stellite) یا لاستیکی (EPDM/NBR)، آببندی مطمئن را فراهم میکند .
۵. نصب آسان: طراحی بین فلنجی (Wafer)، نصب آن را ساده و سریع میکند و فضای کمتری اشغال میکند .
۶. دوام بالا: استیل ۳۱۶ در محیطهای خورنده عمر مفید بسیار بالاتری نسبت به استیل ۳۰۴ دارد .
⚠️ محدودیتهای شیر یک طرفه دریچهای کلاس ۱۵۰
-
مناسب جریانهای پالسی نیست: در جریانهای پالسی شدید، دیسک ممکن است ضربه ببیند و خراب شود .
-
نیاز به فضای نصب: نسبت به شیرهای سوپاپی، فضای بیشتری برای نصب نیاز دارد .
-
وابستگی به جهت نصب: باید در جهت فلش روی بدنه نصب شود .
-
کلاس ۱۵۰ محدودیت فشار: برای فشارهای بالاتر، باید از کلاسهای ۳۰۰، ۶۰۰ یا بالاتر استفاده کرد .
🎯 کاربردهای شیر یک طرفه دریچهای کلاس ۱۵۰ استنلس استیل
| کاربرد | توضیح |
|---|---|
| صنایع شیمیایی | سیالات خورنده و مواد شیمیایی |
| آبشیرینکن | آب شور و کلریددار |
| صنایع دریایی | آب دریا و محیطهای ساحلی |
| سیستمهای تهویه مطبوع | آب سرد و گرم |
| پالایشگاه و پتروشیمی | سیالات نفتی و گازی |
| سیستمهای پمپاژ | جلوگیری از برگشت جریان به پمپ |
| خطوط بخار | با نشیمنگاه فلزی |
💡 نکات مهم در انتخاب شیر یک طرفه دریچهای کلاس ۱۵۰ استنلس استیل
۱. جنس بدنه را بررسی کنید: CF8M (استیل ۳۱۶) برای سیالات خورنده و آب شور مناسب است. برای آب شهری و بخار، CF8 (استیل ۳۰۴) کافی است .
۲. نوع نشیمنگاه را بررسی کنید: نشیمنگاه فلزی (Metal Seat) برای دماهای بالا و بخار مناسب است. نشیمنگاه لاستیکی (Soft Seat) برای آب و روغن آببندی بهتری دارد .
۳. نوع اتصال را بررسی کنید: شیر بین فلنجی (Wafer) سبکتر و کمفضاتر است. شیر فلنجی برای فشارهای بالاتر و اتصالات محکمتر مناسبتر است .
۴. جهت نصب را رعایت کنید: شیر یک طرفه یکجهته است و باید در جهت فلش روی بدنه نصب شود. نصب معکوس باعث خرابی میشود .
۵. کلاس فشاری را بررسی کنید: کلاس ۱۵۰ برای فشارهای پایین تا متوسط مناسب است. برای فشارهای بالاتر، از کلاس ۳۰۰ یا ۶۰۰ استفاده کنید .
۶. برند معتبر را انتخاب کنید: برندهای معتبر مانند Valvo Italy، Kitz، Velan و Spirax Sarco کیفیت و دوام بالاتری دارند .
📋 جدول خلاصه مشخصات
| ویژگی | مقدار |
|---|---|
| نوع | Swing Check Valve (دریچهای) |
| کلاس | ASME 150 |
| جنس بدنه | CF8M (SS316) |
| جنس دیسک | CF8M / SS316 |
| نشیمنگاه | فلزی (Stellite) یا لاستیکی (EPDM/NBR) |
| فنر | SS304 / SS316 |
| اتصال | Wafer (بین فلنجی) یا فلنجی |
| دما کاری | -۲۰ تا +۳۰۰°C |
| استاندارد طراحی | API 594 / BS 1868 |
🏭 چرا خرید شیر یک طرفه از پاسارگاد آرون؟
پاسارگاد آرون با سالها تجربه در زمینه تأمین شیرآلات صنعتی، آماده ارائه مشاوره تخصصی و تأمین شیر یک طرفه دریچهای است:
-
✅ تنوع کامل — کلاسهای ۱۵۰ تا ۲۵۰۰، سایزهای ۱ تا ۲۴ اینچ
-
✅ برندهای معتبر — Valvo Italy، Kitz، Velan، Spirax Sarco
-
✅ مشاوره تخصصی رایگان — انتخاب شیر بر اساس نیاز پروژه
-
✅ ارسال به سراسر کشور — تحویل سریع و مطمئن
-
✅ تأمین لوازم جانبی — فلنج، واشر، پیچ و مهره
🏁 جمعبندی
شیر یک طرفه دریچهای کلاس ۱۵۰ استنلس استیل یک تجهیز حیاتی برای خطوط لوله صنایع شیمیایی، آبشیرینکن و سیستمهای تهویه مطبوع است که با بدنه CF8M (استیل ۳۱۶)، دیسک SS316 و نشیمنگاه فلزی یا لاستیکی، دوام و آببندی مطمئن را فراهم میکند. این شیر در محیطهای خورنده و آب شور عملکرد بسیار بهتری نسبت به استیل ۳۰۴ دارد و افت فشار کم آن، آن را برای دبیهای بالا مناسب میکند .
پاسارگاد آرون بهعنوان مرجع تخصصی شیرآلات صنعتی، آماده کمک به شما در تأمین شیر یک طرفه دریچهای و مشاوره تخصصی است.
