شیر صافی چدنی فلنج دار

شیر صافی (Strainer) یکی از شیرآلات پرکاربرد است که به منظور جلوگیری از ورود اشیاء خارجی به جریان سیال به  کار می رود. از جمله وظایف این شیر جداسازی ناخالصی هایی است که بصورت معلق در سیال وجود دارند. این شیر همچنین مسئولیت جداسازی مایعات از جامدات را نیز به  عهده دارد. در این محصول از دو نوع صفحه ی توری می توان استفاده کرد که جنس و اندازه ی سوراخ توری و نحوه ی مش  بندی در آن وابسته به کاربرد این شیر، متفاوت است.

کاربرد شیر صافی چدنی فلنج دار

در صنایع مختلف از اشکال مختلف این شیر استفاده می شود که نوع رایج آن به صورت (Y) شکل است و به قالب های افقی یا عمودی نصب می شود. نکته  مهمی که جهت شفاف  سازی، در تجهیزات صنعتی پاسارگاد آرون می توان به آن پرداخت این است که بسیاری از مراجع تفاوت بین فیلتر و صافی را نمی دانند و از این جهت به توضیح در مورد این مطلب نیز می پردازیم.

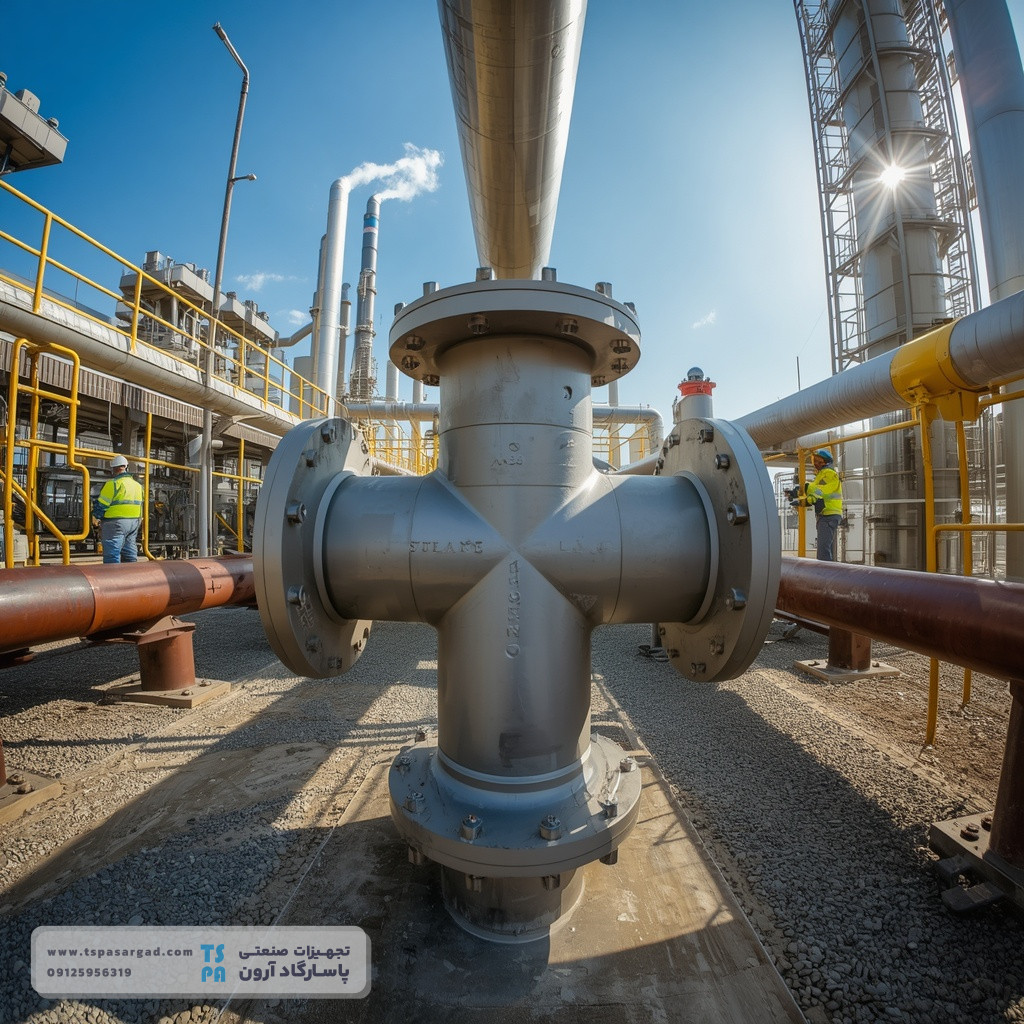

کاربرد شیر صافی چدنی فلنج دار

از جمله تفاوت مهم بین صافی و فیلتر در سایز ذراتی است که جدا می کنند. شیر صافی معمولا ذراتی را که با چشم غیرمسلح قابل رویت هستند، جدا می کند؛ اما فیلتر برای جداسازی ذرات کوچک تر که سخت تر دیده  می شوند، استفاده می شود. در این قسمت می توانیم بیشتر به شکل و شمایل صفحات توری موجود در شیر صافی بپردازیم که در دو نوعِ صفحه ی سوراخ دار و صفحه ی مش طبقه بندی می شود.

صفحه ی سوراخ دار: در این نوع صفحه با استفاده از یک پانچ چندگانه تعداد زیادی سوراخ در صفحه  ایجاد می شود. در ادامه این صفحه ی سوراخ به شکل لوله نورد شده و یا با جوشکاریِ نقطه ای به یکدیگر متصل می شوند. این نوع صفحه زبر و درشت است و اندازه ی سوراخ های آن ۲/۳ تا ۸ میلی متر قابل تغییر خواهد بود. حال با توجه به این ویژگی آن ها می توان گفت که صفحات سوراخ دار در شیر های صافی فقط برای فیلتر کردن گل و لای معمولی و قابل رویت در لوله ها مناسب هستند.

صفحه ی مش: این صفحه با تغییر شکل سیمی نازک به حالت توری ساخته  شده که اغلب این صفحه بر روی یک صفحه ی سوراخ دار قرار دارد که این صفحه ی سوراخ دار همان جنبه ی حمایت از مش را به عهده می گیرد. سوراخ های صفحه ی مش در مقایسه با نوع  سوراخ دار بسیار بسیار ریزتر یعنی در حدود (۰/۰۷) میلی متر می باشد. استفاده از صفحه ی مش در انواع شیرهای صافی منجر به حذف ذرات ریزتر می شود.

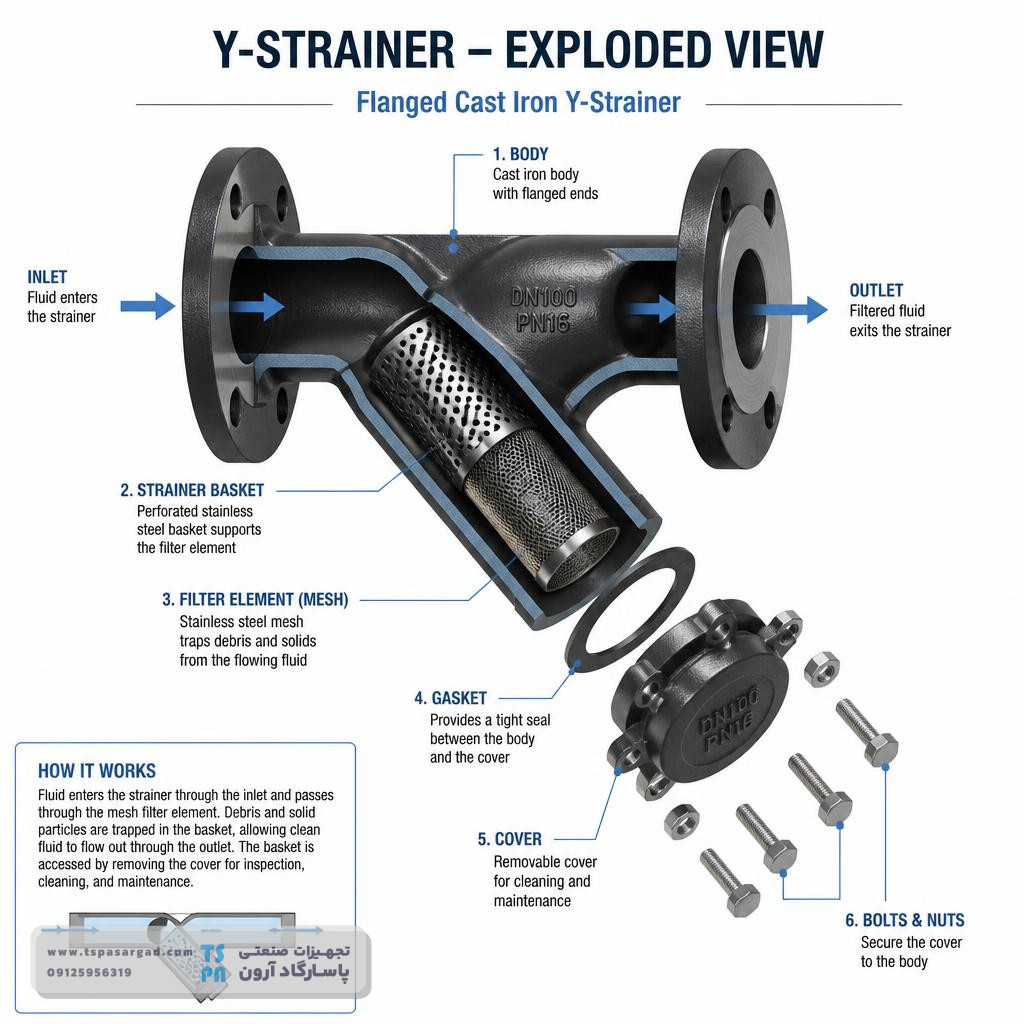

اجزای داخلی و نحوه فیلتراسیون شیر صافی صنعتی

مزایای استفاده از شیر صافی و کاربرد آن

در رابطه با قسمت های مختلف صنعت، خصوصا قسمت خطوط انتقال برخی از سیالات دارای حساسیت بالایی نسبت به ذرات خارجی و ذرات حاصل از اکسیداسیون است و این حساسیت آنقدر شدید است که وجود این ذرات می تواند موجب آسیب رسیدن جدی به خطوط لوله ها و شیرآلات شود. شرکت هایی که از صافی استفاده می کنند نسبت به کسب و کارهایی که از شیر صافی بهره نمی گیرند، هم از نظر اقتصادی توسعه یافته تر هستند چون دیگر نیازی به پرداخت هزینه های گوناگون جهت نگهداری و تمیز کردن قطعات و لوله ها از رسوبات و ناخالصی ها نیست و هم از جنبه ی آسیب رسیدن به قسمتی از سیم لوله کشی و تاسیسات آسوده هستند.

بیشتر بخوانید:

شیر صنعتی گیربکس دار

علائم اختصاری شیرآلات صنعتی

پینچ ولو

از دلایل این آسودگی نیز برمی گردد به اینکه اگر از شیر صافی استفاده نشود، سیستم لوله کشی سیال، قطعات و تجهیزات نیاز به تصفیه و پاکسازی در فواصل زمانی کوتاه مدت دارند که اگر این کار در مدت زمان مورد نیاز انجام نشود و دیرتر صورت بگیرد، می تواند به صاحبان این مراکز هزینه های بسیاری را جهت تعمیر دستگاه تاسیسات علارغم هزینه های زیادی که صرف نگهداری و تمیز کردن قطعات می شود، تحمیل کند. از جمله مزایا و ویژگی های دیگری که می توانیم در پاسارگاد آرون به آن بپردازیم این است که شیرآلات صافی چدنی دارای عمر طولانی، مقاومت دربرابر پوسیدگی، قابلیت تعویض توری، قابلیت نصب آسان، هزینه تعمیر و نگهداری پایین، دارای توری استیل برای جلوگیری از ساییدگی و فرسایش و همچنین با نصب این ابزار کارآمد از آسیب و صدمه به تجهیزات تاسیسات جلوگیری می شود.

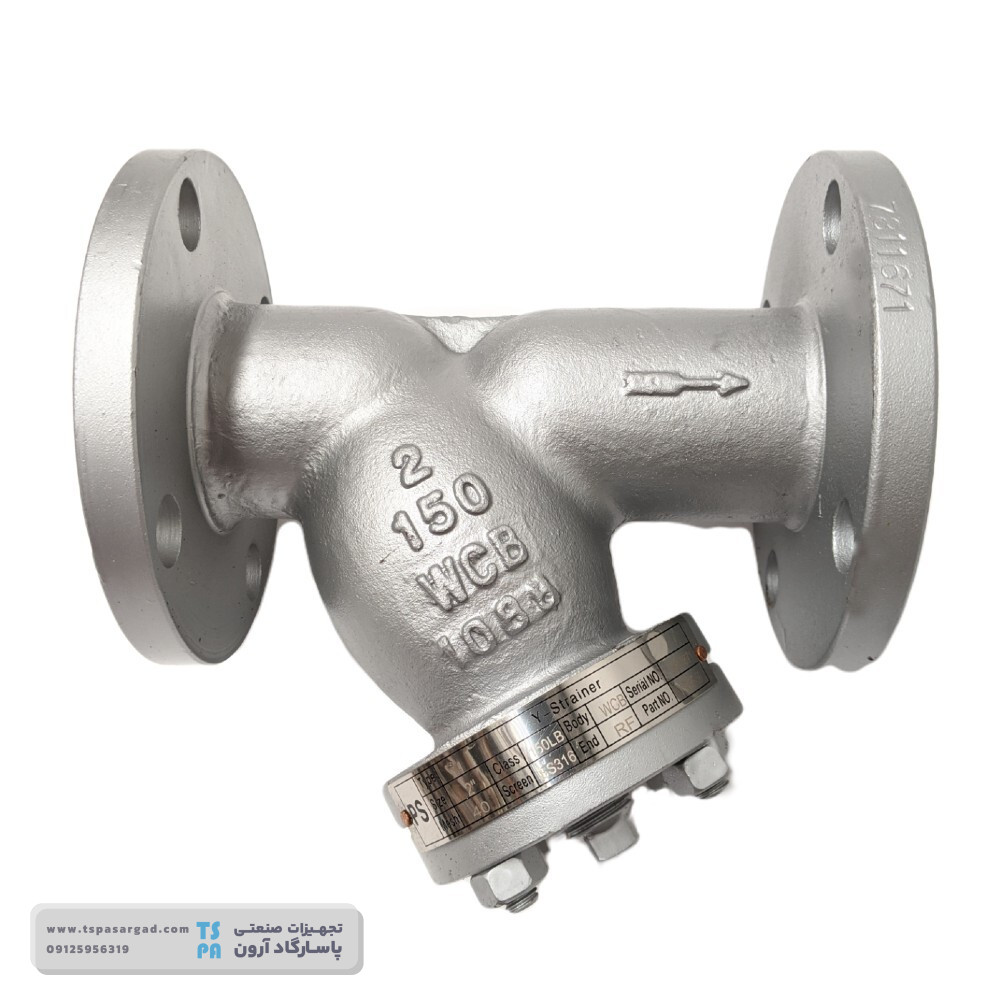

مزایای استفاده از شیر صافی و کاربرد آن

به کمک شیر صافی صنعتی می توان فواصل زمانی پاکسازی لوله و قطعات از رسوبات را افزایش داد. توری این شیرآلات اغلب از جنس فولاد زنگ نزن و مقاوم نسبت به خوردگی است که قابلیت تعویض هم دارد. نکته مهمی که می توان به آن توجه کرد این است که هزینه نگهداری و تعمیر این قطعات پایین بوده و نصب آن ها هم آسان است. این محصول می تواند حجم زیادی از رسوبات را به بخش غربال انتقال بدهد که با توجه به محیط کار می توان برای جریان عبوری افقی یا عمودی از انواع شیرها استفاده کرد.

این شیر معایبی هم دارد که یک مورد از آن این است که این محصولات نیاز به بازدید و پاکسازی دوره ای دارند ؛ در غیر این صورت با گذر زمان مواد زائد به مرور انباشت می شود و جلوی جریان آزاد سیال را می گیرد، همچنین افت عملکرد تمام سیستم هم از جمله معایبی است که از این موضوع منشاء می گیرد. در صورتی که سیستم پایپینگ شامل تغییر جهت باشد، سیال در حال عبور لا استفاده از شیر صافی دچار افت فشار خواهد شد و امکان بروز مشکل در اتصالات فلنجی و امکان نشتی در قسمت درزگیر نیز ممکن است.

قیمت و خرید شیر صافی چدنی فلنج دار

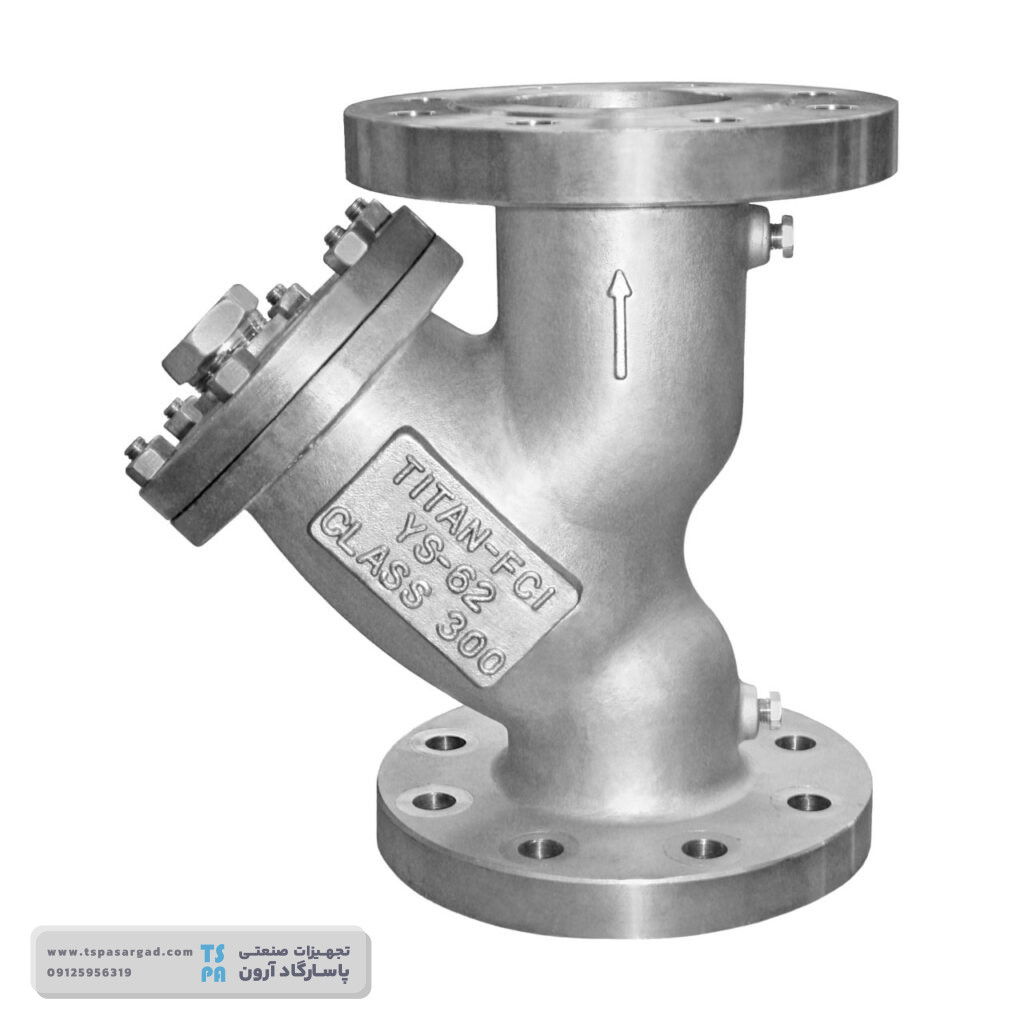

قیمت و خرید شیر صافی چدنی فلنج دار

شیر صافی چدنی فلنجدار (Strainer) از فلژ آلیاژی چدن داکتیل ساخته می شود. این شیر طراحی بدنه برنامه ریزی شده ای دارد به این شکل که بدنه این شیر شبیه به سه راه 45 درجه است و در قسمت دهانه 45درجه که در انتهای آن با کپ به وسیله پیچ و مهره کور شده  است، توری استیل قرار دارد.

این توری به دلیل مواجهه ی دائم با آب در معرض پوسیده شدن قرار دارد که اغلب از استیل ساخته شده که بر مقاومت و طول عمر آن می افزاید. همچنین درپوشی که در انتهای آن توری قرار دارد، قابلیت باز و بسته شدن دارد که این ویژگی به آن امکان شست و شو و پاکسازی می دهد.

سخن پایانی

به عنوان سخن پایانی در پاسارگاد آرون می توانیم بگوییم که این محصول با فشار کارایی 10 و 16PN طراحی می شود که تحمل فشار 10بار و 16بار را دارا می باشد.برای سیستم هایی که دارای فشار بالاتری می باشند از شیر صافی فولادی و یا استنلس استیل استفاده می شود. سایز این نوع شیر از سایز 2 الی 12 اینچ و با توجه به حساسیت پروژه ها، توری آن می تواند با سوراخ های ریزتر و بازتر تولید می شود. از این شیر در تاسیسات برج ها و ساختمان ها، سیستم های آبیاری قطره ای، پروژه های آبرسانی و سیستم های آب و فاضلاب استفاده می شود. همچنین شیر صافی چدنی فلنجدار، دارای روش نصب و استفاده بسیار آسانی است و تعمیر و تعویض این قطعات نیز با قیمت مناسب و مقرون به صرفه انجام می شود.
