علائم اختصاری شیر آلات صنعتی
شیرآلات صنعتی، قلب تپنده سیستم های انتقال سیالات در صنایع مختلف هستند. از پتروشیمی و نفت و گاز گرفته تا نیروگاه ها و صنایع غذایی، این قطعات حیاتی وظیفه کنترل جریان مایعات، گازها و حتی مواد خمیری را بر عهده دارند. درک علائم اختصاری حک شده روی این شیرها، برای انتخاب صحیح، نصب اصولی و نگهداری بهینه، یک ضرورت تخصصی محسوب می شود. در این راهنما از تجهیزات صنعتی پاسارگاد آرون، به بررسی جامع این علائم و مفاهیم پشت آن ها می پردازیم.
💡 علائم اختصاری کاربردی (وظیفه و کاربرد شیر)
این دسته از اختصارات، عملکرد اصلی و ویژگی های کلیدی یک شیر صنعتی را مشخص می کنند و معمولاً بر روی پلاک یا بدنه شیر درج می شوند:
| علامت اختصاری | مخفف/معادل انگلیسی | توضیح جامع |
| TSO | Tight Shut-Off | شیر قطع و وصل با آب بندی کامل. این شیرها برای کاربردهایی طراحی می شوند که نیاز به جلوگیری کامل از نشتی، حتی در فشارهای بالا، وجود دارد. برای سیالات خطرناک و گران قیمت حیاتی است. |
| LL | Low Leakage | نشان دهنده میزان نشتی کم. این ویژگی برای شیرهایی که در مدارهای حساس به هدررفت سیال استفاده می شوند، اهمیت دارد. |
| REG | Regulator (ریگلاتور) | شیر تنظیم کننده فشار یا جریان. این شیرها به طور خودکار فشار خروجی را در یک سطح مشخص و پایدار نگه می دارند، حتی اگر فشار ورودی نوسان داشته باشد. |
| FD | Fire Safe / Fire Resistant | شیر مقاوم در برابر آتش. این شیرها با استانداردهای خاصی (مانند API 607) تست می شوند تا در شرایط آتش سوزی، برای مدت مشخصی (اغلب ۳۰ دقیقه) از نشتی جلوگیری کنند. |
| AS | Anti-Static | شیر مقاوم در برابر الکتریسیته ساکن. این ویژگی برای شیرهایی که در محیط های انفجاری یا با سیالات قابل اشتعال کار می کنند، الزامی است تا از جرقه و حوادث ناگوار جلوگیری شود. |
| Bar | Bar | حداکثر میزان اختلاف فشار مجاز (بر حسب بار) که شیر برای آن طراحی و تست شده است. |

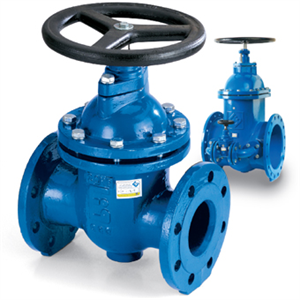

علائم اختصاری شیر آلات صنعتی
🔩 علائم اختصاری مواد و متریال بدنه و اجزای داخلی
جنس بدنه و اجزای داخلی شیر، تعیین کننده اصلی مقاومت آن در برابر دما، فشار و خوردگی ناشی از سیال است. درک این اختصارات، کلید انتخاب شیر مناسب برای هر محیط کاری محسوب می شود:
| علامت اختصاری | مخفف/معادل انگلیسی | توضیح جامع و کاربردها |
| GG | Gray Iron | چدن خاکستری. برای کاربردهای عمومی با فشار و دمای پایین، مانند سیستم های آب و فاضلاب . |
| GGG / SG | Ductile Iron / Spheroidal Graphite | چدن با گرافیت بشقابی (چدن نشکن). مقاومت و انعطاف پذیری بالاتری نسبت به چدن خاکستری دارد و در صنایع نفت و گاز و پتروشیمی کاربرد فراوانی دارد . |
| Al | Aluminum | چدن آلومینیومی (در برخی منابع، Al مخفف آلومینیوم است). این علامت می تواند به بدنه چدنی با افزودنی های آلومینیوم یا بدنه تمام آلومینیوم اشاره داشته باشد. |
| GM | Gun Metal | برنز (آلیاژ مس و قلع). مقاومت خوبی در برابر خوردگی و سایش دارد و برای کاربردهای دریایی و سیستم های با فشار بالا مناسب است . |
| AB | Aluminum Bronze | آلومینیوم برنز. مقاومت فوق العاده در برابر خوردگی در آب های شور و محیط های دریایی و همچنین مقاومت سایشی بالا . |
| PB | Phosphor Bronze | فسفر برنز. به دلیل استحکام و مقاومت در برابر خوردگی در قطعات داخلی شیرها مانند نشیمن گاه ها و دیسک ها کاربرد دارد. |
| CS | Carbon Steel | فولاد کربنی. یکی از رایج ترین متریال ها برای بدنه شیر در صنایع نفت، گاز و پتروشیمی، مناسب برای فشارها و دماهای بالا . |
| SS | Stainless Steel | فولاد ضدزنگ. مقاومت عالی در برابر خوردگی و حرارت. در صنایع غذایی، دارویی، شیمیایی و محیط های اسیدی کاربرد گسترده دارد . |
| NC | Nickel-Copper (مونل) | آلیاژ نیکل-مس. مقاومت بسیار بالا در برابر خوردگی در محیط های اسیدی و قلیایی و در دمای بالا. |
علائم مرتبط با نشیمن گاه (Seat)
نشیمن گاه، سطحی است که دیسک شیر بر روی آن می نشیند و آب بندی را انجام می دهد. جنس و نوع آن بر عملکرد و دوام شیر تأثیر مستقیم دارد:
| علامت اختصاری | توضیح جامع |
| INT | Integral Seat (نشیمن گاه یک پارچه). نشیمن گاه مستقیماً روی بدنه شیر ماشین کاری می شود و یک ساختار یکپارچه ایجاد می کند. |
| RES | Resilient Seat (نشیمن گاه ارتجاعی). از مواد انعطاف پذیر مانند الاستومرها ساخته می شود و آب بندی بسیار عالی، حتی در صورت وجود ذرات ریز در سیال، فراهم می کند. |
| DEP | Deposited Seat / Coated Seat (نشیمن گاه با پوشش). روی نشیمن گاه با لایه ای از مواد مقاوم مانند استلیت یا تنگستن کارباید پوشانده می شود تا در برابر سایش و فرسایش مقاومت بیشتری داشته باشد. |
🗺️ نمادهای پایه در نقشه های P&ID
برای خواندن نقشه های فرآیندی (P&ID)، آشنایی با نمادهای گرافیکی شیرها ضروری است. استانداردهای اصلی برای این نمادها شامل ANSI/ISA-5.1 و ISO 14617 هستند . در ادامه، نمادهای رایج ترین شیرها را مرور می کنیم:
| نوع شیر | نماد گرافیکی توضیح |
| شیر دروازه ای (Gate Valve – GV) | دو مثلث که رأس آن ها به یکدیگر اشاره دارد. برای قطع و وصل جریان (باز/بسته) استفاده می شود و توانایی تنظیم جریان را ندارد . |
| شیر کشویی (Globe Valve) | دو مثلث با یک خط عمودی در مرکز. برای تنظیم جریان و کاهش فشار کاربرد دارد و افت فشار بیشتری نسبت به شیر دروازه ای ایجاد می کند . |
| شیر توپی (Ball Valve – BV) | دو مثلث با یک دایره توپر در مرکز. برای قطع و وصل سریع جریان با یک چرخش ۹۰ درجه و با افت فشار بسیار کم طراحی شده است . |
| شیر یک طرفه (Check Valve – CV) | یک مثلث با یک خط عمودی و یک پیکان که جهت جریان را نشان می دهد. جریان را تنها در یک جهت عبور می دهد و از جریان برگشتی جلوگیری می کند . |
| شیر پروانه ای (Butterfly Valve) | دو مثلث با یک خط مورب (۴۵ درجه) در مرکز. برای قطع و وصل و نیز تنطیم جریان در قطرهای بزرگ کاربرد دارد و فضای کمی اشغال می کند . |
| شیر کنترل (Control Valve) | نماد شیر کشویی یا پروانه ای به همراه یک عملگر (معمولاً دیافراگمی) بر روی آن. برای کنترل خودکار جریان، فشار یا دما توسط یک سیستم کنترلی استفاده می شود . |
| شیر اطمینان/شیر فشارشکن (Relief/Safety Valve) | بدنه ای زاویه دار با نماد فنر یا پایلوت. برای جلوگیری از افزایش فشار بیش از حد مجاز در سیستم، به طور خودکار باز شده و فشار اضافی را تخلیه می کند . |
🏁 جمع بندی
تسلط بر علائم اختصاری و نمادهای شیرآلات صنعتی، یک مهارت اساسی برای هر مهندس، تکنسین و فعال در حوزه صنعت است. این علائم، اطلاعات حیاتی درباره جنس، عملکرد، مقاومت و کاربرد شیرها را در اختیار شما قرار می دهند و از بروز خطاهای پرهزینه در انتخاب و نصب جلوگیری می کنند. استانداردهای بین المللی مانند EN 19، الزامات دقیقی را برای نحوه درج این نشانه ها بر روی شیرهای فلزی صنعتی تعیین می کنند و رعایت آن ها نشانه کیفیت و اصالت یک محصول است .
تجهیزات صنعتی پاسارگاد آرون با در اختیار داشتن محصولات با کیفیت و تیم مشاوره متخصص، همراه مطمئن شما در انتخاب و تأمین شیرآلات صنعتی مورد نیاز است. با ما تماس بگیرید تا بهترین گزینه را برای پروژه خود بیابید.
