پینچ ولو پنوماتیک

پینچ ولو پنوماتیک همان شیر پینچ است که در صنایع مختلف مورد استفاده قرار می گیرد. این شیر با شیرهای معمولی تفاوت داشته و به ویژه برای انتقال سیالات با غلظت جامد بالا مناسب است. به دلیل ویژگی خاص آن نسبت به شیرهای دیگر که تنها می توانند سیالات مایع را انتقال دهند و قادر به انتقال  ذرات جامد قطعات فلز نیستند این شیر مزایای زیادی دارد. این شیر تقریبا برای انتقال تمام سیالات مناسب بوده و در شرایط خطرناک هم مورد استفاده قرار می گیرد. برای آشنایی بیشتر با این محصول همراه ما باشید. جهت خرید همه روزه میتوانید با شماره  09125956319 تماس بگیرید.

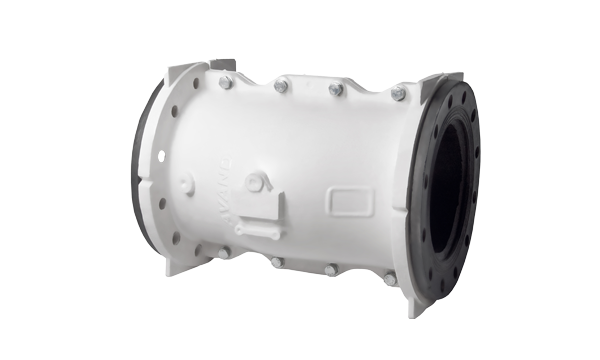

پینچ ولو پنوماتیک چیست؟

پینچ ولو پنوماتیک برای باز کردن و بستن جریان سیال از فشار هوای فشرده کمک می گیرد. در این شیر با ازاد شدن یک لاستیک انعطاف پذیر توسط هوای فشرده به کنترل مسیر عبور سیال پرداخته می شود.

وقتی فشار هوا به لایه الاستومری برسد، با قطع یا وصل شدن جریان سیال، این شیرها می توانند جریان سیال در سیستم های اتوماتیک را به طور دقیق و سریع کنترل کنند. بنابراین

پینچ ولو پنوماتیک برای مواردی کاربرد دارد که نیاز است سیال به صورت سریع، بهداشتی، مقاوم و بدون اینکه فلز با سیال تماس پیدا کند منتقل شود. این شیر به آسانی نصب شده و مصرف انرژی کمی دارد و دارای عمر مفید بالایی می باشد به همین دلیل این نوع شیر در بین شیرهای صنعتی طرفداران زیادی دارد.

ویژگی های پینچ ولو پنوماتیک

یکی از ویژگی های این نوع پینچ ولوها به وزن انها مربوط می شود. آنها نسبت به انواع دیگر پینچ ولوها وزن کمتری داشته و در قطرهای بزرگ و معمولا بالای 10 اینچ هستند. این شیرها به صورت دوزبانه عمل می کنند و به علت نداشتن اتصال صلب مکانیکی در فلنج ورودی شیر و فلنج خروجی، مقدار کمتری از لرزش های پایین دستی به بعد از شیر منتقل می شود. وظیفه اصلی این شیرها قطع و وصل و کنترل جریان در سیالات ساینده است. همچنین این نوع پینچ ولوها را می توان با انواع عملگرهای نیوماتیک، هیدرولیک الکتروگیربکس ها، گیربکس های دستی و عملگر برقی استاندارد ( اکچویتور) تولید کرد.

اجزای اصلی پینچ ولو

اجزای اصلی انواع پینچ ولو به قرار زیر است:

بدنه (Body)

جنس آن معمولاً از فلز یا پلاستیک مقاوم بوده که سبب می شود ساختار شیر مشخص شده و استحکام مناسب داشته باشد. این قسمت از پینچ در حقیقت قاب بیرونی آن بوده و از اجزای دیگر آن محافظت می کند.

لاینر انعطاف پذیر (Sleeve/Liner

لاینر انعطاف پذیر از لاستیک طبیعی، EPDM، نئوپرن، سیلیکون یا مواد دیگری که در مقابل سایش و خوردگی و حرارت مقاوم هستند تشکیل شده است. وظیفه آن این است که جریان سیال را هدایت کرده و با آن به صورت مستقیم تماس پیدا کند. وقتی لاینر فشرده شود به کنترل یا متوقف شدن جریان سیال می  انجامد.

مکانیزم فشاری (Pinching Mechanism)

لاینر با مکانیزم فشاری برای کنترل جریان سیال فشرده می شود. در این نوع پینچ برای ایجاد فشار از هوا یا گاز فشرده استفاده می شود .

درپوش  ها (End Connections)

جنس آنها با توجه به نوع سیال و فشار کاری متفاوت است و وظیفه اتصال شیر به لوله ها یا سیستم های انتقال سیال را به عهده دارد.

آب بندها و واشرها (Seals and Gaskets)

جنس آنها معمولاً از لاستیک، تفلون (PTFE) یا موادی شبیه آنها است و از نشتی در نقاط اتصال جلوگیری کرده و کاملا آب بندی می کند.

محفظه پنوماتیک

جنس محفظه از فلز یا پلاستیک مقاوم بوده و فشار هوا یا گاز فشرده را برای وارد کردن نیرو به لاینر نگهداری و هدایت می کند.

اهرم یا سیستم کنترل (Handle/Actuator)

این قطعه جریان سیال را کنترل و تنظیم می کند.

فریم یا پشتیبان مکانیکی (Frame/Support System)

این قطعه از اجزای شیر و مکانیزم فشاری پشتیبانی می کند.

نمایشگر موقعیت (Position Indicator) (اختیاری)

نمایشگر موقعیت، وضعیت باز یا بسته بودن شیر را نمایش می دهد. نصب این قطعه معمولاً در مدل های پیشرفته یا خودکار انجام می شود .

مزایای پینچ ولو پنوماتیکی

پینچ ولو پنوماتیک از مزایای زیر برخوردار است:

• طراحی جمع و جور و مستحکمی دارد.
• عملکرد بسیار سریعی دارد و به سرعت باز و بسته می شود.
• فلز با سیال تماس پیدا نمی کند این ویژگی برای سیالات خورنده یا بهداشتی اهمیت زیادی دارد.
• تعمیر و نگهداری از آن آسان است.
• برای سیستم های اتوماسیون که قابل اتصال به PLC و سیستم های کنترلی هستند کاربرد دارد.
• چون اسلیو با باز و بسته شدن تمیز می شود در مقابل رسوبات مقاوم است.
• نسبت به انواع دیگر شیر، انرژی کمتری مصرف می کند.

معایب پینچ ولو پنوماتیک

از معایب آن می توان به موارد زیر اشاره کرد:

• به منبع هوای فشرده (کمپرسور) نیاز دارد.
• احتمال مناسب نبودن برای سیالات با فشار بسیار بالا وجود دارد.
• به کنترل دقیق فشار هوا نیاز دارد تا عملکرد بهینه داشته باشد.
• استفاده از آن برای دمای بالا مناسب نیست.

کاربردهای پینچ ولوهای پنوماتیک

از پینچ ولو پنوماتیک در صنایع زیر استفاده می شود:

۱. صنایع شیمیایی و پتروشیمی

در این صنایع از پینچ ولوهای پنوماتیک بهره می برند تا جریان سیالات شیمیایی و مواد خورنده و ساینده را کنترل کنند.

۲. صنایع غذایی و دارویی

از آن در صنایعی که نیاز است به طور دقیق، جریان مواد غذایی و دارویی را کنترل کنند بهره می برند.

۳. صنایع آب و فاضلاب

به علت اینکه در سیستم های تصفیه آب و فاضلاب باید جریان سیالات به دقت کنترل شود، پینچ ولوهای پنوماتیک کاربرد گسترده ای دارد.

۴. صنایع خودروسازی

از آن در صنایع خودروسازی استفاده می شود تا  در هنگام تولید خودرو، جریان مواد در خطوط تولید و فرآیندهای تولید قطعات خودرو کنترل شود.

سخن پایانی

امروزه ابزارهای زیادی تولید می شوند که از آنها برای صنایع مختلف استفاده می شود. پینچ ولو پنوماتیک یکی از آن شیرهایی است که در صنایع مختلف و برای انتقال سیالات غلیظ تر و جامد هم کاربرد دارد. این شیرها با شیرهای معمولی متفاوت هستند و مزایای خاصی دارند. با استفاده از آنها عملکرد سیستم بهبود یافته و هزینه های نگهداری کاهش می یابد. شما می توانید برای خرید بهترین شیر پینچ متناسب با نیاز خود به فروشگاه اینترنتی ما مراجعه و از مشاوره رایگان همکاران ما بهره مند شوید.  همچنین می توانید با مراجعه به  https://tspasargad.com/ محصول مورد نظر خود را به صورت اینترنتی سفارش دهید تا همکاران ما در اسرع وقت تحویل شما دهند.
