شیر اطمینان

شیر های اطمینان یکی از مهم ترین تجهیزات در صنایع و خطوط لوله ای هستند. این شیر ها وظیفه کنترل فشار سیالات را به عهده دارند. وقتی فشار به حد بالایی می رسد شیر اطمینان با باز کردن دریچه و خارج کردن بخشی از سیال فشار را کاهش می دهد. این شیر ها در دو نوع مکانیکی و پایلوت دار تولید می شوند.

در صنایع مختلف، ایمنی تجهیزات و سیستم‌ها سیفتی ولو Safety Valve یا شیر اطمینان اهمیت بالایی دارد. یکی از قطعات مهم که نقش اساسی در حفظ ایمنی سیستم‌های تحت فشار دارد، سیفتی ولو یا شیر اطمینان است. این قطعه به گونه‌ای طراحی شده که در صورت افزایش فشار بیش از حد مجاز، وارد عمل شده و از بروز آسیب‌های جدی به تجهیزات و محیط اطراف جلوگیری می‌کند. در این مطلب قصد داریم بیشتر به بررسی عملکرد، انواع، مزایا و نکاتی که هنگام خرید باید در نظر گرفت، بپردازیم.

سیفتی ولو چیست و چگونه کار می‌کند؟

سیفتی ولو یک شیر خودکار بوده که در تجهیزات تحت فشار مانند بویلرها، مخازن ذخیره‌سازی، خطوط لوله و سیستم‌های هیدرولیکی استفاده می‌شود. وظیفه این قطعه، جلوگیری از افزایش بیش از حد فشار در سیستم و حفظ ایمنی کلی دستگاه‌ها است. عملکرد این شیر به این صورت بوده که هنگام رسیدن فشار به حد مشخصی، دیافراگم یا فنر داخلی آن فعال شده و مسیر خروج سیال را باز می‌کند. پس از کاهش فشار به سطح ایمن، شیر مجدداً بسته می‌شود.

چرا استفاده از سیفتی ولو ضروری است؟

افزایش فشار بیش از حد در سیستم‌های صنعتی می‌تواند منجر به ترکیدگی مخازن، نشتی گاز یا سیال، و حتی انفجار شود. سیفتی ولو نقش یک مکانیزم حفاظتی را ایفا می‌کند که باعث جلوگیری از بروز خسارت‌های جانی و مالی خواهد شد. در برخی صنایع مانند پتروشیمی، نفت و گاز و صنایع غذایی، این تجهیزات به دلیل حساسیت بالای سیستم‌ها، اجباری هستند. همچنین، استانداردهای ایمنی صنعتی نظیر ASME و API الزاماتی را برای نصب این نوع شیرها تعیین کرده‌اند.

انواع سیفتی ولو و ویژگی‌های آن‌ها

سیفتی ولوها در مدل‌های مختلفی طراحی و تولید می‌شوند که هر کدام برای کاربردهای خاصی مناسب هستند. یکی از رایج‌ترین انواع؛ سیفتی ولو فنری است که با استفاده از نیروی یک فنر، تنظیم فشار را انجام می‌دهد. این نوع شیر به دلیل طراحی ساده و عملکرد قابل اطمینان، در بسیاری از صنایع استفاده می‌شود.

نوع دیگر، سیفتی ولو پایلوت‌دار بوده که دقت بالاتری در تنظیم فشار دارد و معمولاً در سیستم‌های حساس مورد استفاده قرار می‌گیرد. سیفتی ولو دیسکی هم گزینه‌ای مناسب برای کنترل فشار در سیستم‌های گازی و بخاری است. باتوجه به نوع کاربرد و فشار کاری، می‌توان از جنس‌های مختلفی نظیر استنلس استیل، برنج و فولاد کربنی، برای بدنه این شیرها استفاده کرد.

انواع سیفتی ولو

راهنمای انتخاب سیفتی ولو مناسب

برای انتخاب سیفتی ولو Safety Valve یا شیر اطمینان مناسب، باید چند نکته را حتما در نظر بگیرید. اولین و مهم‌ترین معیار، حداکثر فشار کاری سیستم است. سیفتی ولو باید بتواند فشار اضافی را تحمل کرده و در حد مشخصی فعال شود. دمای کاری نیز اهمیت دارد، زیرا برخی مدل‌ها برای دماهای بسیار بالا یا پایین طراحی شده‌اند.

جنس بدنه و قطعات داخلی هم باید بر اساس نوع سیال انتخاب شود. برای سیالات خورنده، استفاده از استنلس استیل توصیه می‌شود، در حالی که برای سیالات معمولی، برنج یا فولاد گزینه مناسبی است. همچنین، در صورتی که نیاز به تخلیه سریع فشار باشد، توصیه می‌شود از مدل‌هایی با دهانه بزرگ‌تر؛ بهره بگیرید.

مزایای استفاده از سیفتی ولو باکیفیت

نصب یک سیفتی ولو استاندارد و باکیفیت در سیستم، مزایای متعددی را به همراه دارد. اولین و مهم‌ترین مزیت، افزایش ایمنی تجهیزات و کارکنان است. همچنین، با جلوگیری از آسیب‌های ناشی از فشار اضافی، هزینه‌های تعمیر و نگهداری سیستم به میزان قابل توجهی کاهش پیدا می‌کند.

به غیر از این، استفاده از سیفتی ولو Safety Valve یا شیر اطمینان باعث افزایش طول عمر تجهیزات صنعتی شده و بهره‌وری کلی سیستم را بهبود می‌بخشد. در صنایع حساس مانند نفت و گاز، پتروشیمی و داروسازی، استفاده از سیفتی ولوهای با استانداردهای بین‌المللی، از حوادث خطرناک جلوگیری کرده و عملکرد ایمن و بهینه سیستم را تضمین می‌کند.

خرید سیفتی ولو Safety Valve

اگر به دنبال خرید سیفتی ولو استاندارد و باکیفیت هستید، می‌توانید از محصولات مجموعه تجهیزات صنعتی پاسارگاد آرون، بهره ببرید. این مجموعه با ارائه محصولات متنوع از برندهای معتبر جهانی، امکان انتخاب بهترین شیر اطمینان متناسب با نیازهای صنعتی را فراهم می‌کند.

تمامی محصولات عرضه ‌شده در این فروشگاه، دارای گارانتی و تأییدیه‌های استاندارد هستند. بنابراین می‌توانید با اطمینان خاطر، سیفتی ولو مورد نیاز خود را تهیه کنید. همچنین، امکان دریافت مشاوره فنی تخصصی، به شما کمک می‌کند تا بهترین انتخاب را متناسب با شرایط کاری خود داشته باشید.

انواع سیفتی ولو

Safety valve انواع مختلفی دارند تا بتوانند نیاز  بخش های مختلف را فراهم کنند. در این مطلب شما را با مشخصات شیر های اطمینان آشنا خواهیم کرد.

انواع شیر اطمینان صنعتی

به طور کلی از انواع شیر اطمینان می‌توان به موارد زیر اشاره کرد :

• شیر های اطمینان Restricted lift : در این نوع از شیر قسمت تخلیه توسط موقعیت دیسک در شرایط های گوناگون تشکیل می‌شود.
• شیر های ایمنی Full lift : بر خلاف مدل قبلی در این نوع شیر، موقعیت دیسک توسط شیر تعیین نمی‌شود.
• شیر های اطمینان تبدیلی : این شیر به شکلی است که مسیر جریان شاره در زیر نشیمنگاه آن کمتر از ورودی بوده.
• شیر های اطمینان با دهانه کامل : بر خلاف قبلی در این یکی، اندازه ورودی شیر با شاره در حال جریان یکی است.
• شیر های ایمنی مستقیم : از آن به منظور نگه داشتن دیسک از فنر استفاده می‌کند.
• شیر های ایمنی پیلوتی : این شیر از فشار سیستم بالا برای نگه داشتن پیستون یا دیافراگم برخوردار می‌باشد.

ویژگی های شیر ایمنی

همان  طور که گفتیم شیر اطمینان صنعتی انواع مختلفی دارد عبارتند از:

ریلیف ولو: شیر های اطمینان ریلیف ولو به طور مداوم روی حالت فشار بیش  از حد قرار دارند. این حالت باعث می شود که فشار به حد بالا وخطرناک نرسد. این نوع شیر به طور اتوماتیک دریچه را باز می کند.

شیر اطمینان فنردار: در این نوع شیر یک فنر روی دریچه قرار داده شده که دیسک را در خلاف جریان فشار می دهد و زمانی که فشار بالا رفت فنر باز می شود و دیسک را رها می کند و این فرایند باعث جریان سیال خواهد شد.

شیر اطمینان خلا:  شیر های اطمینان خلا یا پرشر وکیوم ولو ها، بالا و پایین شدن بیش از حد فشار را کنترل می کنند. معمولا شیر های خلا را روی مخازنی که فشار پایینی دارند نصب می کنند. هنگامی که فشار بالا رود دریچه خروجی را باز می کند تا فشار را کنترل کند و هنگامی که پایین بیاید فشار از دست رفته را به صورت تنفسی بر طرف خواهد کرد.

Safety valve پایلوت دار: این شیر ها دارای سه بخش مهم شیر اصلی، دیسک (پیستون، دیافراگم) و پایلوت هستند. پایلوت میزان فشار سیستم را به محفظه پیستون منتقل می کند. این شیر ها دارای فیلتر می باشند.

شیر اطمینان وزن خالص: در این نوع شیر وقتی فشار افزایش می یابد دیسک به سمت بالا حرکت می کند و فشار را کاهش می دهد.

شیر Safety valve با بارگذاری مستقیم: این نوع شیر زمانی مورد استفاده قرار می گیرد که فشار موجود در خروجی و فشار متغیر از ۱۰ درصد فشار تنظیم شده بیشتر نشود و همچنین زمانی که فشار خروجی ثابت باشد نیز از این شیر استفاده می کنند.

شیر اطمینان متعادل فانوسی : در برخی از سیستم ها سیالات خورنده در جریان هستند. در این مورد نمی توان از هر Safety valve استفاده کرد. شیر های فانوسی برای سیالات خورنده و فشار بالاتر از حد عادی مناسب هستند .

شیر اطمینان صفحه گسیختگی: این شیر ها دارای یک دیافراگم نازک از جنس فلز هستند. وقتی فشار به درجه مشخصی برسد پارگی انجام می شود و تخلیه فشار صورت می گیرد.

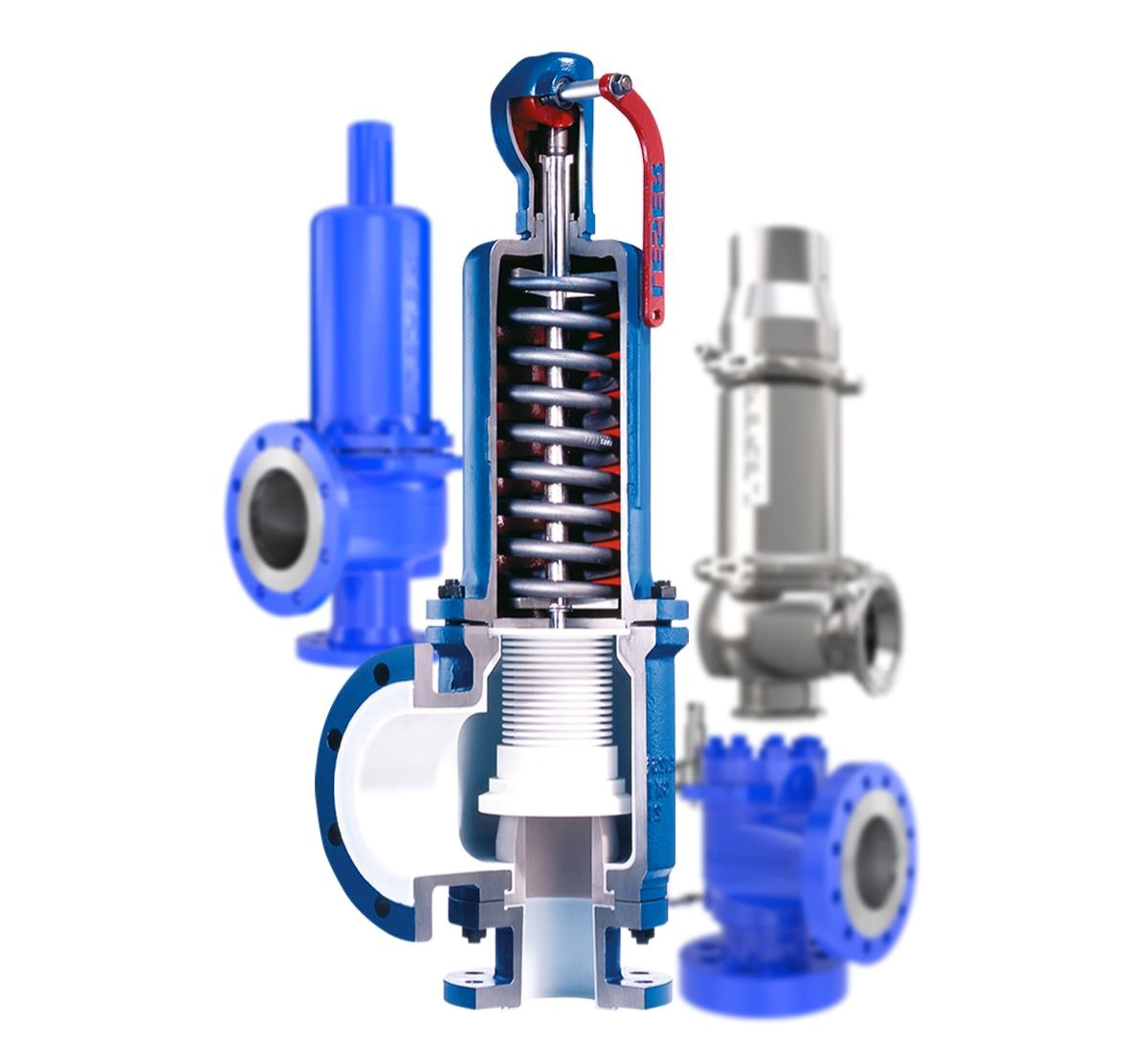

اجزای داخلی شیر اطمینان صنعتی

درپوش، بدنه، اسپرینگ، بونت، دیسک، فلنج بالا، فلنج پایین، نازل و آب بند اجزای اصلی یک Safety valve را تشکیل می دهند.

درپوش ها در قسمت بالایی شیر های اطمینان قرار دارند و از طریق درپوش می توان به اجزای داخلی شیر های اطمینان دسترسی پیدا کرد. برای فشار های بالا از درپوش های پیچ و مهره دار و برای فشار های کم از درپوش های رزوه ای استفاده می شود.

تجهیزات روی بدنه شیر های اطمینان قرار می گیرند. بدنه می تواند جنس های گوناگونی داشته باشد که با توجه به نوع و محیط کار انتخاب می شود.

بونت ها قسمت میانی بدنه شیر های اطمینان را تشکیل می دهند و از فنر شیر محافظت می کنند. با توجه به نوع سیال می توان از ۲ نوع  بونت بسته و باز استفاده کرد. مثلا برای سیستم های بخار بونت های باز و برای سیستم هایی که با مواد شیمیایی در ارتباط هستند از بونت های بسته استفاده می شود.

نازل ها در مسیر سیالات قرار دارند و می توانند به دو صورت کامل یا نیمه باشند.

جنس شیر اطمینان صنعتی

جنس فولادی: این شیر ها مقاومت بسیار بالایی دارند و معمولا جنس قطعات داخلی آن ها نیز استیل می باشد. این جنس Safety valve در کلاس  کاری های گوناگون تولید و عرضه می شود.

جنس استنلس استیل : این شیر ها مقاومت بالایی دارند و در کلاس کاری های گوناگون تولید می شوند و دو نوع رزوه ای و فلنجی دارند.

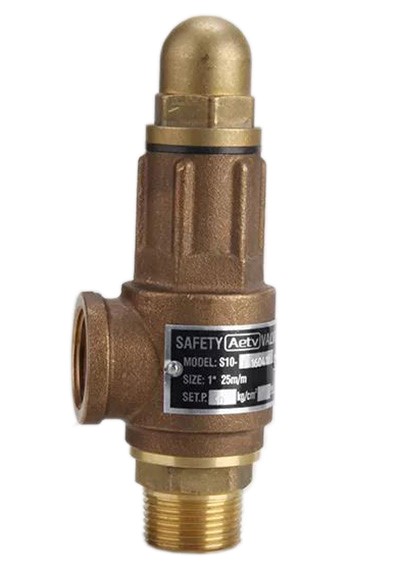

جنس برنجی: در خطوط لوله آب یا هوا از Safety valve برنجی استفاده می کنند. این شیر ها در دو مدل اهرمی و ساده و در اینچ های متنوع ساخته می شوند تا بتوانند نیاز های گوناگون را پوشش دهند.

جنس چدنی : این شیر ها در دو نوع رزوه ای و فلنجی تولید می شوند و به دلیل قیمت مناسب بسیار مورد استفاده قرار می گیرند. این نوع شیر برای سیالاتی مثل آب که  خوردگی ایجاد نمی کند مناسب می باشد.

شیر اطمینان وسیله ای است که از آن به منظور جلوگیری از به وجود آمدن فشار بالا در لوله ها استفاده می‌کنند، چون گاها پیش می‌آید که فشار بالا در لوله ها منجر به انفجار شود که در نهایت باعث ایجاد خسارت های مالی و جانی می‌شود. در واقع زمانی که فشار شاره در لوله افزایش می‌یابد از این وسیله استفاده می‌شود که منجر به تخلیه آب یا هر شاره ای می‌شود و از طرف دیگر مانع از ایجاد خلاء و خرابی لوله ها شده. شیر ایمنی حتما برای خروج آب از لوله ها کاربرد ندارد، یعنی می‌تواند حتی برای گاز ها هم مورد استفاده قرار گیرد، پس کاربرد این وسیله به شاره آن بستگی دارد. اما اینکه شیر اطمینان از چه عملکردی برخوردار است ؟ یا برای خرید آن باید به چه نکاتی توجه داشت ؟ را در ادامه مورد بررسی قرار خواهیم داد، پس برای کسب اطلاعات بیشتر تا ادامه همراه ما باشید.

چگونه بهترین شیر اطمینان را خریداری کنیم ؟

معرفی شیر اطمینان

در واقع می‌توان گفت که شیر اطمینان در خیلی از تجهیزات و سیستم هایی که مورد استفاده قرار می‌گیرد، نقش کنترل کننده جریان شاره را بر عهده دارد. این وسیله که اتفاقا جزو سیستم های خیلی معمولی و ساده است، برای اینکه کار کند به یک منبع انرژی نیاز دارد، البته شیر های ایمنی باید این توانایی را داشته باشند که بتوانند در هر شرایطی کار کنند. به ویژه وقت هایی که نیروی اولیه سیستم قطع می‌شود و دیگر نمی توان سیستم را کنترل کرد. پس این سیستم از هیچ منبع انرژی مستقلی برخوردار نیست، بلکه از نیروی فشار سیال بهره می‌برد.

در حالت کلی می‌توان گفت که این وسیله به شما این امکان را می‌دهد که آن را به راحتی تنظیم کنید که با ایجاد یک فشار که قبلا آن را تنظیم کرده اید، شروع به کار می‌کند. و وقتی که فشار سیال را به یک مقدار معین رساند، زمانی است که شیر بسته می‌شود. همانطور که در بالا هم به آن اشاره کردیم فرقی نمی‌کند شاره چه باشد، یعنی برای سیال های مختلفی همچون هوا، آب، بخار، سیال چسبناک و غیره شیر اطمینان هماهنگ می‌باشد.

با نحوه عملکرد شیر اطمینان آشنا شوید

مشخصات شیر اطمینان

این بخش به شما کمک می‌کند تا با این وسیله به طور کامل آشنا بشوید و خیلی راحت تر آن را خریداری کنید.

• سیلینگ : متریالی که قطعه سیلینگ شیر از آن ساخته شده است.
• نرخ جریان : ظرفیتی که یک شیر می‌تواند آن را تحمل کند.
• تنظیم کننده فشار : در واقع منظور بازه ای است که می‌توان فشار شیر ایمنی را در آن تنظیم کرد.
• محدوده دمای کاربری : یعنی بخشی که محدوده دمای کاربری را تنظیم می‌کند.
• متریال شیر : متریال اولیه بدنه شیر و اجزای مکانیکی، البته به جزء نشیمنگاه
• نوع تنظیم : اگر این ویژگی در شیر اطمینان وجود داشته باشد، در انواع مختلف پیچی، دستگیره ای است.
• نوع سیال : نوع سیال که بر اساس آن شیر را در انواع مختلف قرار می‌دهند، شامل هوا، آب و غیره است.
• نوع نصب : این بخش نشان دهنده نحوه نصب شیر در مخزن یا سیستم است.

مشخصات شیر اطمینان

برای اینکه یک شیر با کیفیت را خریداری کنید هم باید به موارد زیر توجه کنید :

• نقطه فشار : یعنی مقدار شاره ای که منجر به باز شدن این شیر می‌‌شود.
• فشار برگشتی : اندازه ی فشار خروجی استاتیک که از تخلیه فشار شاره است.
• سیال فرآیند
• سایز اتصال
• ظرفیت مورد نیاز
• تجمع شاره

خرید شیر ایمنی

ما، در این مقاله در مورد شیر اطمینان صحبت کردیم، اما برای خرید آن به شما تجهیزات صنعتی پاسارگاد آرون را معرفی کرده، چرا این فروشگاه ؟ چون اولا دارای چند سال تجربه فروش این تجهیزات است، دوما کالا های آن ها بسیار با کیفیت و با دوام هستند، سوما دارای قیمت مناسبی هستند. از آنجایی که جزو فروشگاه های معروف و محبوب است آن را به شما نعرفی کرده.

حرف پایانی

با توجه به این که Safety valve تنوع بالایی دارند و در سایز ها و کلاس های متنوع تولید می شوند باید در زمان خرید دقت کافی را داشته باشید تا محصول درستی خریداری کنید. شرکت تجهیزات صنعتی پاسارگاد آرون یکی از شرکت هایی است که کیفیت محصولات خود را تضمین می کند و همچنین می تواند با مشاوره رایگان به سوالات مشتریان راجع به محصولات پاسخ دهد. شما می توانید انواع محصولات مورد نیاز صنعتی را در این سایت ببینید و با اطمینان خاطر خریداری کنید.

در انتخاب و استفاده از سیفتی ولو Safety Valve یا شیر اطمینان، ایمنی و عملکرد بهینه سیستم‌های تحت فشار اهمیت بالایی دارد. این قطعه نقش کلیدی در جلوگیری از افزایش فشار ناگهانی، کاهش خطرات احتمالی و افزایش طول عمر تجهیزات ایفا می‌کند. انتخاب صحیح یک شیر اطمینان باکیفیت و استاندارد، نه‌تنها از خسارت‌های مالی و جانی جلوگیری می‌کند، بلکه بهره‌وری و کارایی سیستم را نیز بهبود می‌بخشد.

سایت تجهیزات صنعتی پاسارگاد آرون؛ با ارائه انواع سیفتی ولو از برندهای معتبر، همراه با مشاوره تخصصی، تضمین کیفیت و قیمت مناسب، بهترین گزینه برای خرید این قطعه ضروری است. جهت دریافت اطلاعات بیشتر و انتخاب مناسب‌ترین شیر اطمینان، می‌توانید با کارشناسان این مجموعه در ارتباط باشید.
