در دنیای پرشتاب صنعت، جایی که سیالات به طور مداوم در حال حرکت و کنترل هستند، سلونوئید ولو یا شیر برقی نقشی حیاتی ایفا می کند. این شیر هوشمند، با استفاده از نیروی الکترومغناطیس، نبض جریان سیال را در رگ های سیستم های هیدرولیک، پنوماتیک، و دیگر تجهیزات صنعتی به دست می گیرد. در این مقاله، به معرفی این عنصر شگفت انگیز، نحوه عملکرد آن، مزایا و معایب، و کاربردهای گسترده اش در صنایع مختلف می پردازیم. ا شناخت دقیق سلونوئید ولو، دریچه ای به سوی دنیای اتوماسیون و کنترل دقیق سیالات گشوده می شود، جایی که کارایی و ظرافت در هم آمیخته اند.
تعریف سلونوئید ولو
سلونوئید ولو یا شیر برقی نوعی شیرخودکار است که از نیروی الکترومکانیکی برای باز و بسته کردن یا تنظیم جریان سیال (مایع یا گاز) استفاده می کند. این شیرها در طیف گسترده ای از کاربردها، از جمله سیستم های هیدرولیک و پنوماتیک، صنایع غذایی و دارویی، و همچنین در تجهیزات پزشکی و آزمایشگاهی استفاده می شوند.

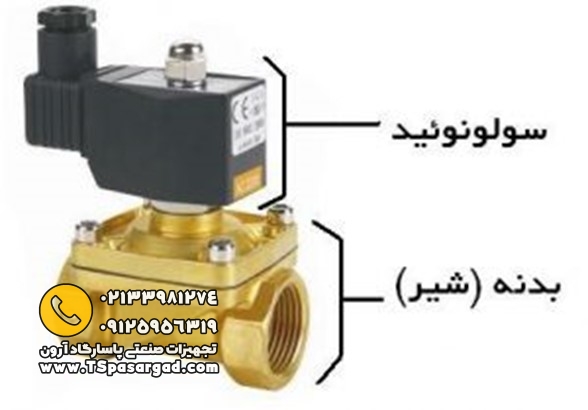

اجزای اصلی سلونوئید ولو
شیر برقی یا سلونوئید از اجزای مختلفی تشکیل شده است که عبارت اند از:
- بوبین: یک سیم پیچ که با عبور جریان الکتریکی از آن، میدان مغناطیسی ایجاد می شود.
- هسته: یک میله فلزی که تحت تأثیر میدان مغناطیسی بوبین حرکت می کند.
- فنر: نیروی مخالف مغناطیس را بر هسته وارد می کند.
- شیر: قطعه ای که مسیر جریان سیال را کنترل می کند.
نحوه عملکرد سلونوئید ولو
نحوه عملکرد سلونوئید به این صورت است زمانی که جریان الکتریکی از بوبین عبور می کند، میدان مغناطیسی ایجاد می شود. میدان مغناطیسی بوبین، هسته را به سمت خود جذب می کند. ا حرکت هسته، فنر فشرده می شود. حرکت هسته، شیر را باز یا بسته می کند و مسیر جریان سیال را کنترل می کند. با قطع جریان الکتریکی، میدان مغناطیسی از بین می رود. فنر فشرده شده، هسته را به موقعیت اولیه خود باز می گرداند. با بازگشت هسته به موقعیت اولیه، شیر بسته یا باز می شود و جریان سیال به ترتیب قطع یا وصل می شود.
مزایای سلونوئید ولو
مزایای استفاده از شیر برقی به صورت زیر است:
- عملکرد سریع و دقیق: سلونوئید ولوها می توانند در کسری از ثانیه باز و بسته شوند و دقت بالایی در کنترل جریان سیال دارند.
- مصرف برق کم: سلونوئید ولوها در مقایسه با سایر انواع شیرها، مصرف برق پایینی دارند.
- تنوع بالا: سلونوئید ولوها در انواع مختلف با عملکردها و مشخصات گوناگون تولید می شوند تا نیازهای مختلف را برآورده کنند.
- قابلیت اطمینان بالا: سلونوئید ولوها از قطعات ساده و مقاوم ساخته شده اند و عمر طولانی دارند.
- عدم نیاز به اپراتور: سلونوئید ولوها به طور خودکار عمل می کنند و نیازی به اپراتور برای باز و بسته کردن شیر نیست.
معایب سلونوئید ولو
باتوجه به کاربرد و مزایای سلونوئید معایبی نیز دارد که در زیر به آنها اشاره می کنیم:
- قیمت بالا: سلونوئید ولوها در مقایسه با برخی از انواع شیرها، قیمت بالاتری دارند.
- حساسیت به ضربه: برخی از سلونوئید ولوها به ضربه و شوک حساس هستند و ممکن است در اثر ضربه آسیب ببینند.
- ایجاد نویز: سلونوئید ولوها هنگام عمل ممکن است صدای کمی ایجاد کنند.
کاربردهای سلونوئید ولو
کاربردهای سلونوئید عبارت انداز:
- کنترل جریان سیالات در سیستم های هیدرولیک و پنوماتیک: سلونوئید ولوها به طور گسترده در این سیستم ها برای کنترل حرکت سیلندرها و موتورها استفاده می شوند.
- کنترل جریان مواد در صنایع غذایی و دارویی: در این صنایع، از شیرهای برقی برای کنترل جریان مواد غذایی و دارویی در خطوط تولید و دستگاه های پرکن و بسته بندی استفاده می شود.
- تنظیم جریان سیالات در تجهیزات پزشکی و آزمایشگاهی: در این تجهیزات، شیرهای برقی برای تنظیم دقیق جریان مایعات و گازها در فرایندهای مختلف به کار می روند.
- آبیاری اتوماتیک: با استفاده از شیر برقی، تایمر و سیستم های کنترلی، می توان یک سیستم آبیاری اتوماتیک برای باغ و باغچه طراحی کرد.
- کنترل سطح مایعات: در مخازن و بشکه ها، از شیر برقی به همراه فلوتر برای کنترل سطح مایعات و جلوگیری از سرریز شد آن استفاده می شود.
- کنترل دمای هوا در سیستم های تهویه مطبوع: شیرهای برقی می توانند برای تنظیم جریان هوا در سیستم های تهویه مطبوع و کنترل دما استفاده شوند.
- کنترل سوخت در موتورها: در موتورهای دیزلی، از شیرهای برقی برای تزریق سوخت به داخل محفظه احتراق استفاده می شود.
- کنترل مسیر سیال در سیستم های شستشو: در سیستم های شستشو، از شیرهای برقی برای هدایت سیال شستشو به قسمت های مختلف استفاده می شود.
نکات کلیدی در انتخاب سلونوئید ولو
انتخاب سلونوئید ولو (شیر برقی) مناسب برای سیستم شما، امری حائز اهمیت است و نیازمند دقت و توجه به فاکتورهای مختلف است. در این راهنمای گام به گام، به بررسی نکات کلیدی در انتخاب این قطعهٔ پرکاربرد می پردازیم:
1- ولتاژ ورودی
- مشخص کنید که به شیر برقی با ولتاژ AC یا DC نیاز دارید.
- دامنه ولتاژ قابل قبول برای شیر برقی را بررسی کنید.
2. حداکثر زمان روشن بودن
- محدودیت زمانی: مشخص کنید که شیر برقی تا چه مدت می تواند به طور مداوم روشن بماند بدون اینکه آسیب ببیند.
3. اندازه دهانه
- مطابقت با لوله ها: اندازه دهانه شیر برقی را متناسب با لوله های سیستم خود انتخاب کنید.
4. فشار
- مقاومت در برابر فشار: حداکثر فشار قابل تحمل توسط شیر برقی را بررسی کنید و مطمئن شوید که برای سیستم شما کافی است.
5. ماده قابل استفاده
- سازگاری با سیال: نوع سیالی که از شیر برقی عبور می کند (مانند مایعات، مایعات قابل انفجار، هوا) را در نظر بگیرید و شیر برقی متناسب با آن را انتخاب کنید.
انواع سلونوئید ولو از نظر عملکرد
سلونوئید ولوها (شیرهای برقی) صنعتی را می توان از نظر عملکرد به سه دسته کلی تقسیم کرد:
1. شیر برقی با عملکرد مستقیم
- نحوه عملکرد: در این نوع شیر برقی، زمانی که برق به سیم پیچ اعمال نمی شود، فنر، پیستون را به سمت پایین نگه داشته و جریان سیال مسدود می شود. با اعمال جریان الکتریکی، میدان مغناطیسی ایجاد شده، پیستون را به سمت بالا حرکت می دهد و مسیر جریان سیال باز می شود.
- مزایا: سادگی طراحی، قیمت مناسب، سرعت بالا در سوئیچینگ
- معایب: نیاز به فشار سیال بالا برای غلبه بر نیروی فنر، احتمال نشتی در بلندمدت
2. شیر برقی با عملکرد غیرمستقیم
- نحوه عملکرد: در این نوع شیر برقی، دیافراگم لاستیکی، پورت های ورودی و خروجی را از یکدیگر جدا می کند. فشار سیال در حالت عادی، دیافراگم را به سمت بالا نگه داشته و مسیر جریان سیال بسته می شود. با اعمال جریان الکتریکی، فنر فشرده شده و دیافراگم به سمت پایین حرکت می کند و مسیر جریان سیال باز می شود.
- مزایا: قابلیت اطمینان بالا، عمر طولانی، عدم نیاز به فشار سیال بالا برای عملکرد
- معایب: طراحی پیچیده تر، قیمت بالاتر، سرعت سوئیچینگ پایین تر
3. شیر برقی با عملکرد نیمه مستقیم
- نحوه عملکرد: مشابه شیر برقی با عملکرد غیرمستقیم، اما با این تفاوت که دیافراگم هم توسط پیستون و هم توسط اختلاف فشار سیال باز و بسته می شود.
- مزایا: قابلیت اطمینان بالا، عمر طولانی، عدم نیاز به فشار سیال بالا برای عملکرد، سرعت سوئیچینگ بالاتر از نوع غیرمستقیم
- معایب: طراحی پیچیده تر، قیمت بالاتر از نوع مستقیم
انواع سلونوئید ولو از نظر تعداد اتصالات
سلونوئید ولوها (شیرهای برقی) را می توان بر اساس تعداد اتصالات یا پورت های ورودی و خروجی به دسته های مختلفی تقسیم کرد. رایج ترین انواع عبارت اند از:
سلونوئید ولو دو پورت
این نوع شیر برقی دارای دو پورت، یک پورت ورودی و یک پورت خروجی است. این ولوهای دو پورت برای کاربردهای ساده مانند روشن/خاموش کردن جریان سیال یا تغییر جهت جریان استفاده می شوند.
سلونوئید ولو سه پورت
این نوع شیر برقی دارای سه پورت، یک پورت ورودی و دو پورت خروجی است. سلونوئید ولوهای سه پورت برای کاربردهای پیچیده تر مانند کنترل جهت جریان سیال به دو مسیر مختلف استفاده می شوند.
سلونوئید ولو چند پورت
این نوع شیر برقی دارای چهار پورت یا بیشتر است. سلونوئید ولوهای چند پورت برای کاربردهای بسیار پیچیده؛ مانند کنترل جریان سیال در چندین مسیر مختلف استفاده می شوند.
نتیجه گیری
به طورکلی می توان گفت که سلونوئید ولو ، عنصری حیاتی در دنیای کنترل سیالات است. این شیر هوشمند با استفاده از نیروی الکترومغناطیس، نبض جریان سیال را در رگ های سیستم های هیدرولیک، پنوماتیک و دیگر تجهیزات صنعتی به دست می گیرد. سلونوئید ولوها در انواع مختلف با عملکردها، تعداد اتصالات و کاربردهای متنوع در دسترس هستند. از کنترل جریان هوا در سیستم های تهویه مطبوع گرفته تا تنظیم مسیر سیال در تجهیزات پزشکی و آزمایشگاهی، این شیرهای پرکاربرد نقشی اساسی در صنایع مختلف ایفا می کنند. انتخاب سلونوئید ولو مناسب، نیازمند بررسی دقیق نیازها و شرایط سیستم شما است. برای خرید این شیر برقی به سایت تجهیز صنعت پاسارگاد ارون مراجعه کنید.
